1 分钟生成架构图？程序员 AI 绘图保姆级教程

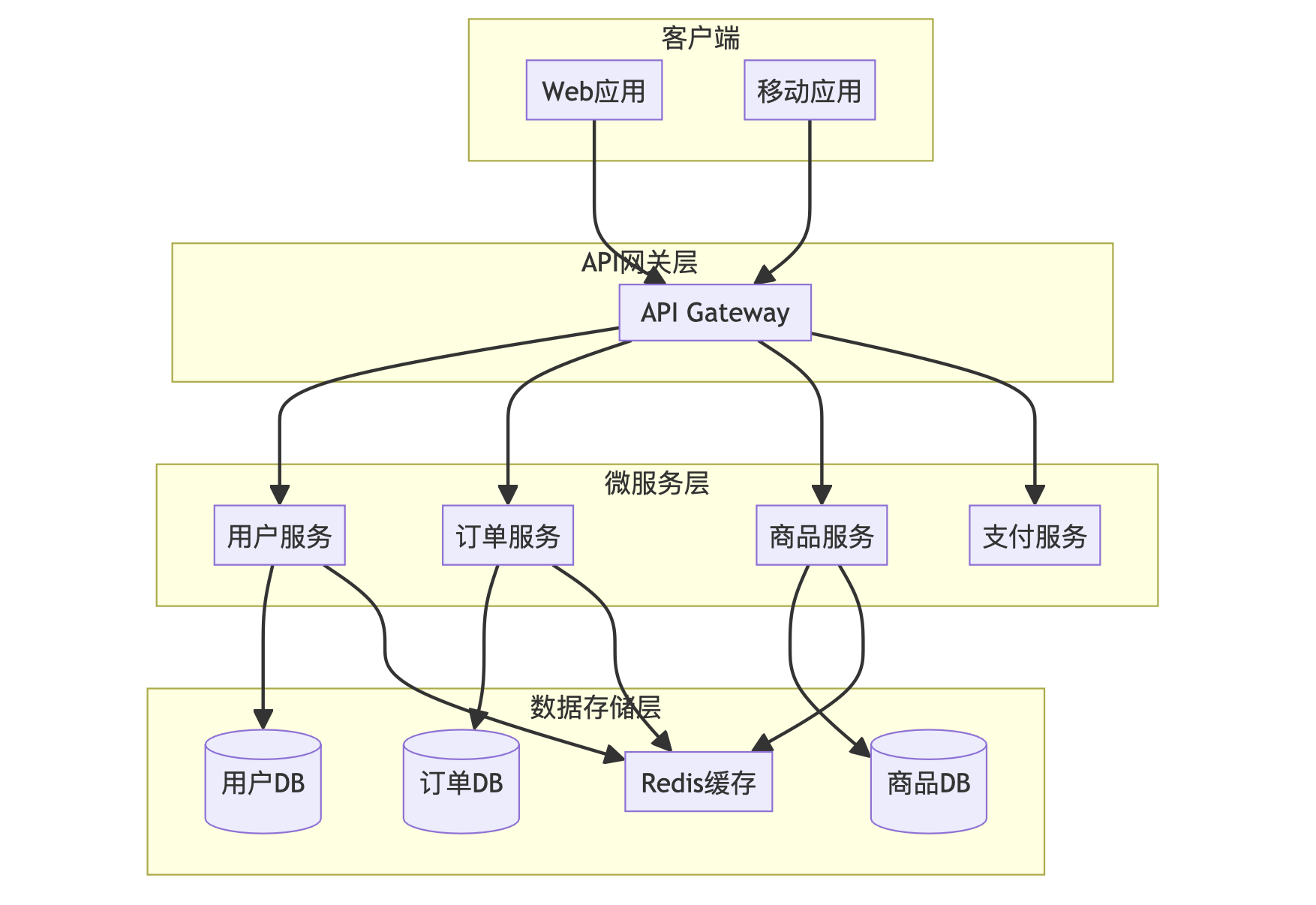

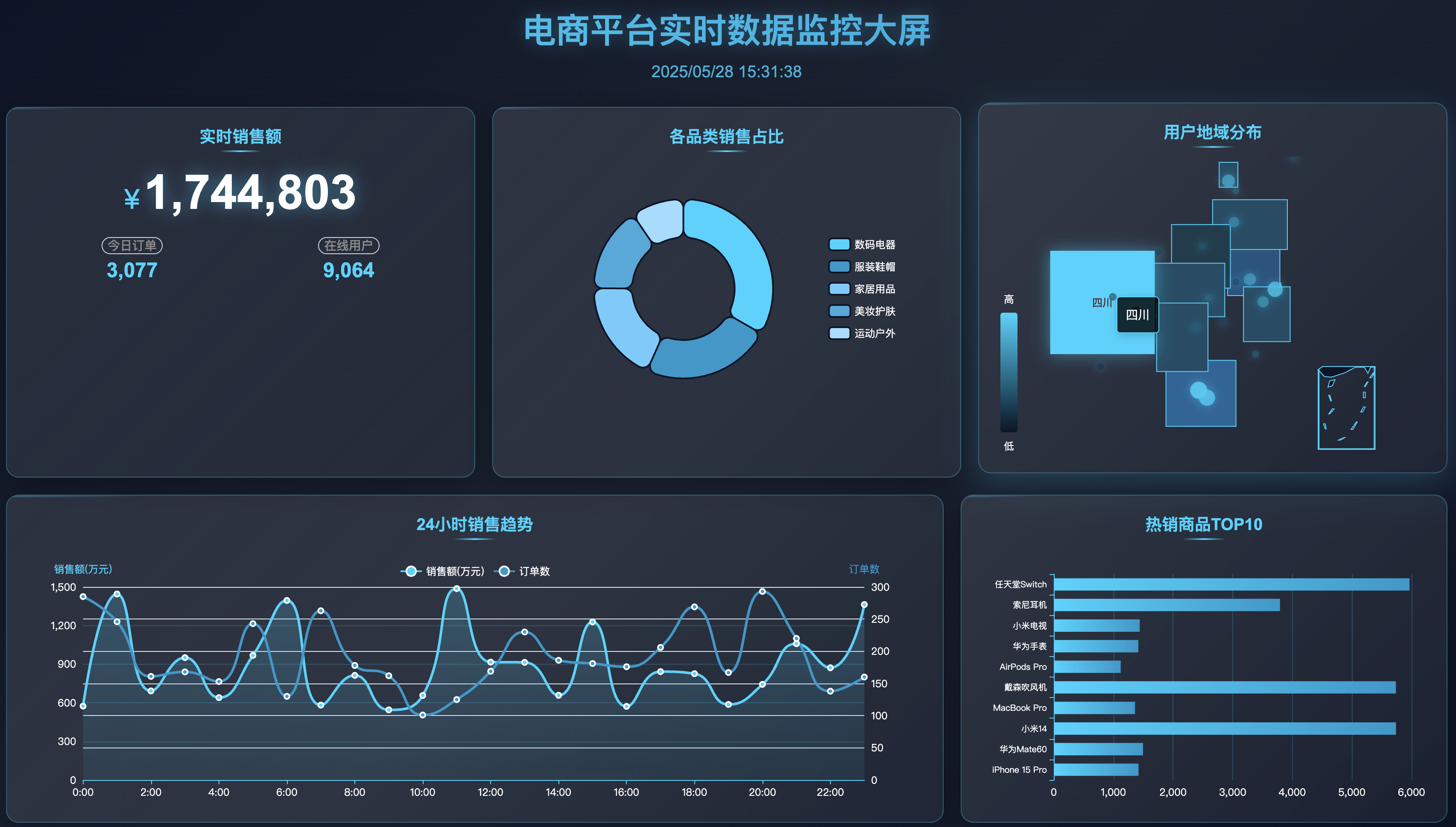

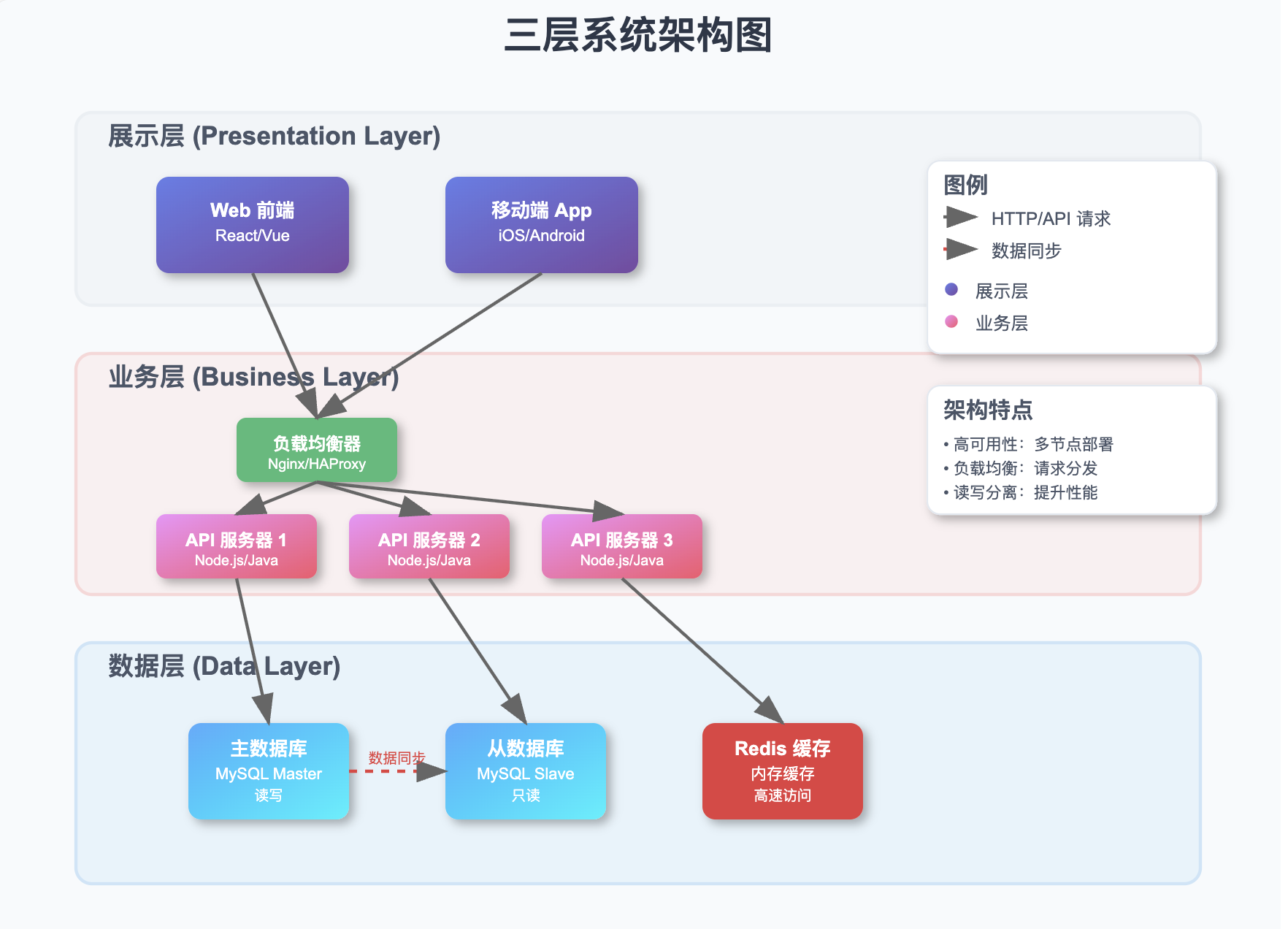

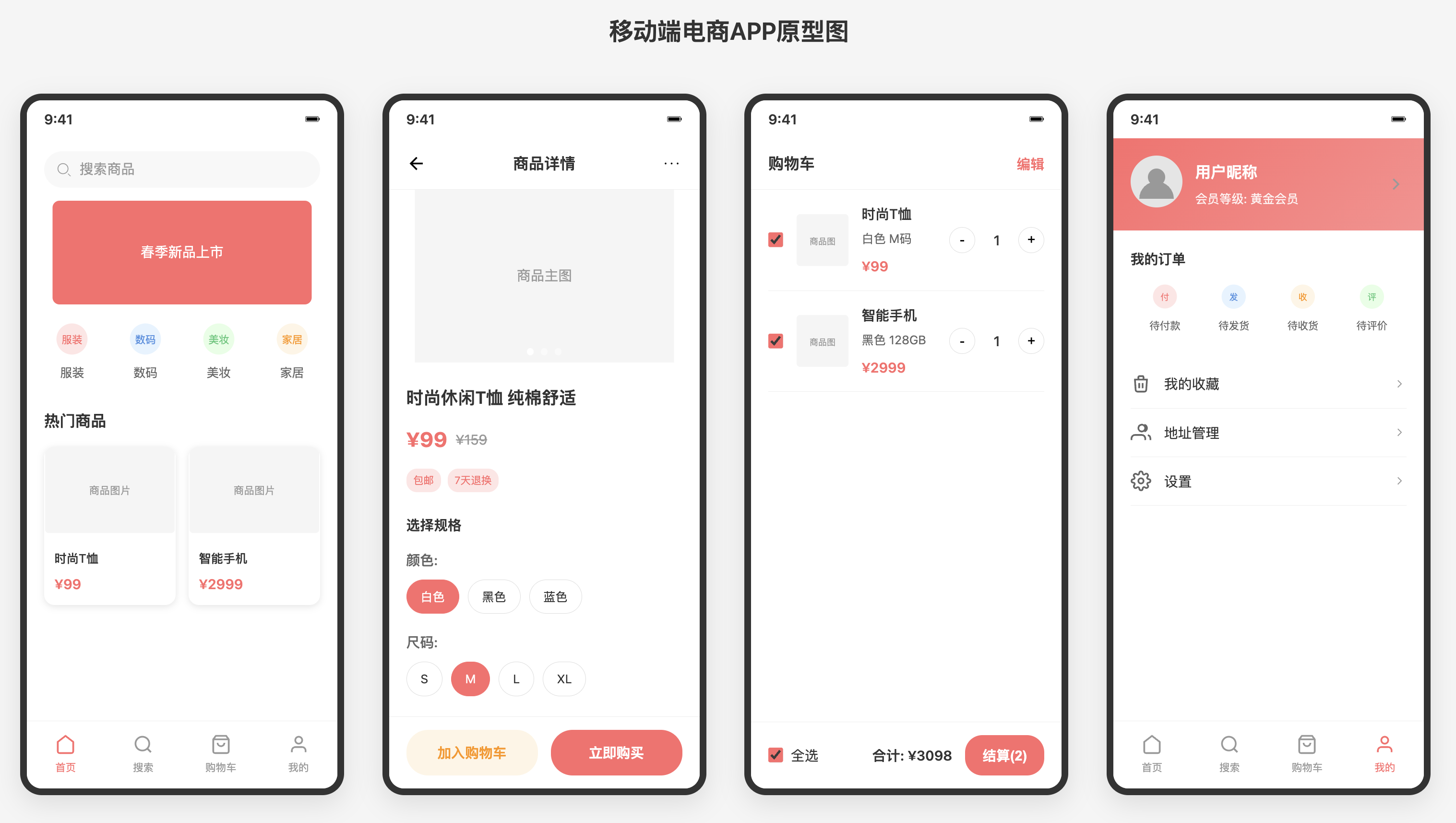

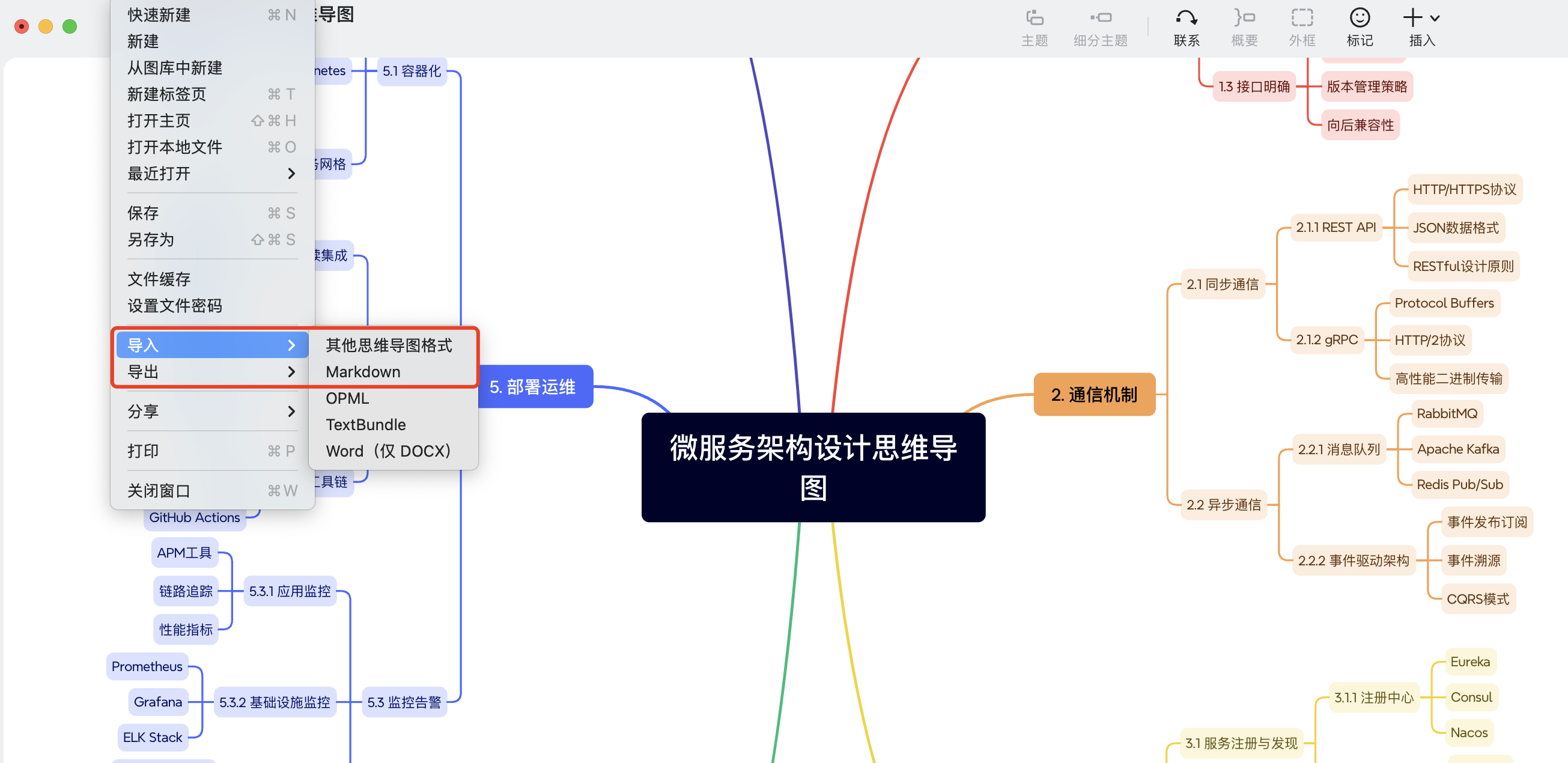

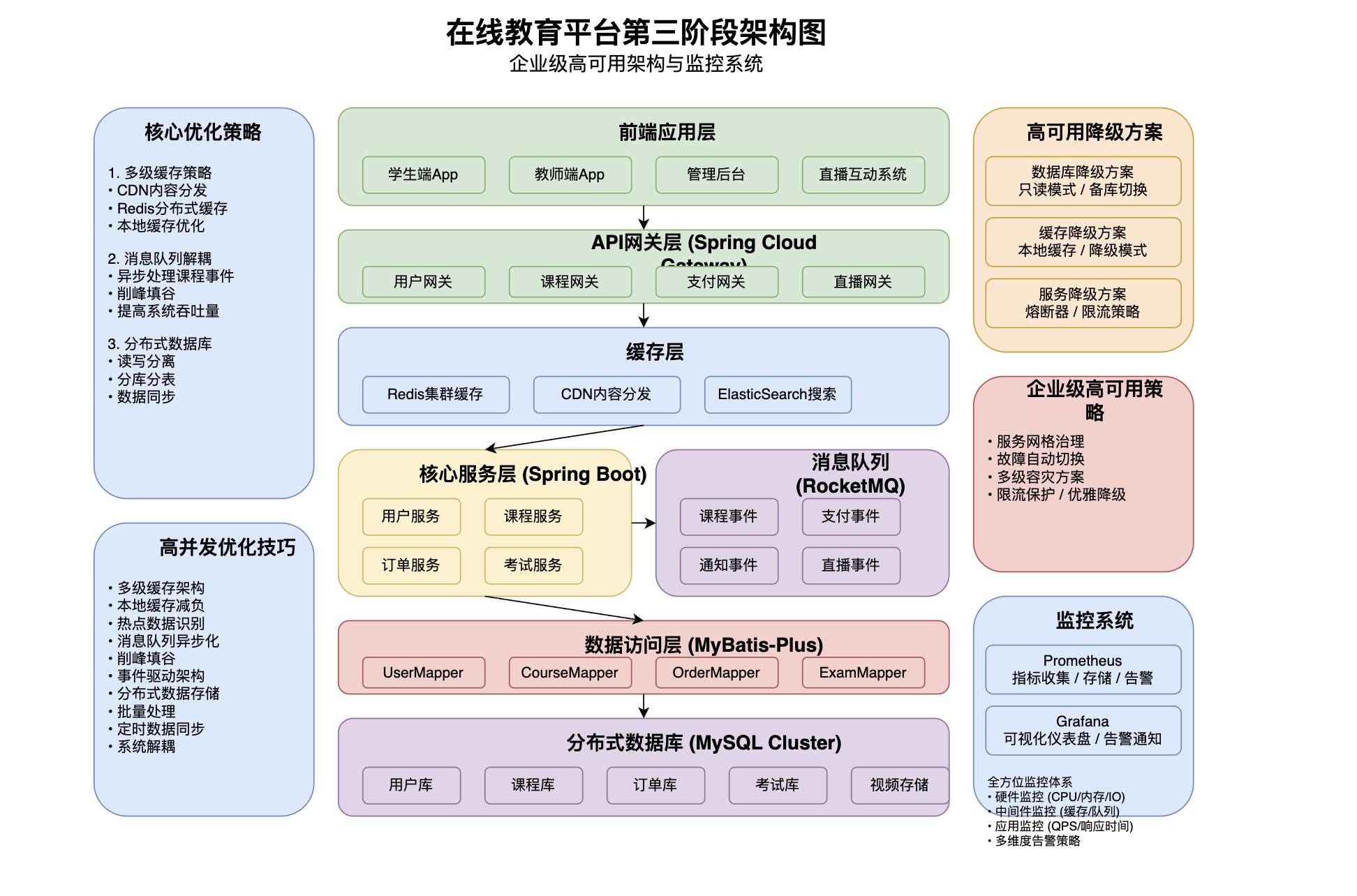

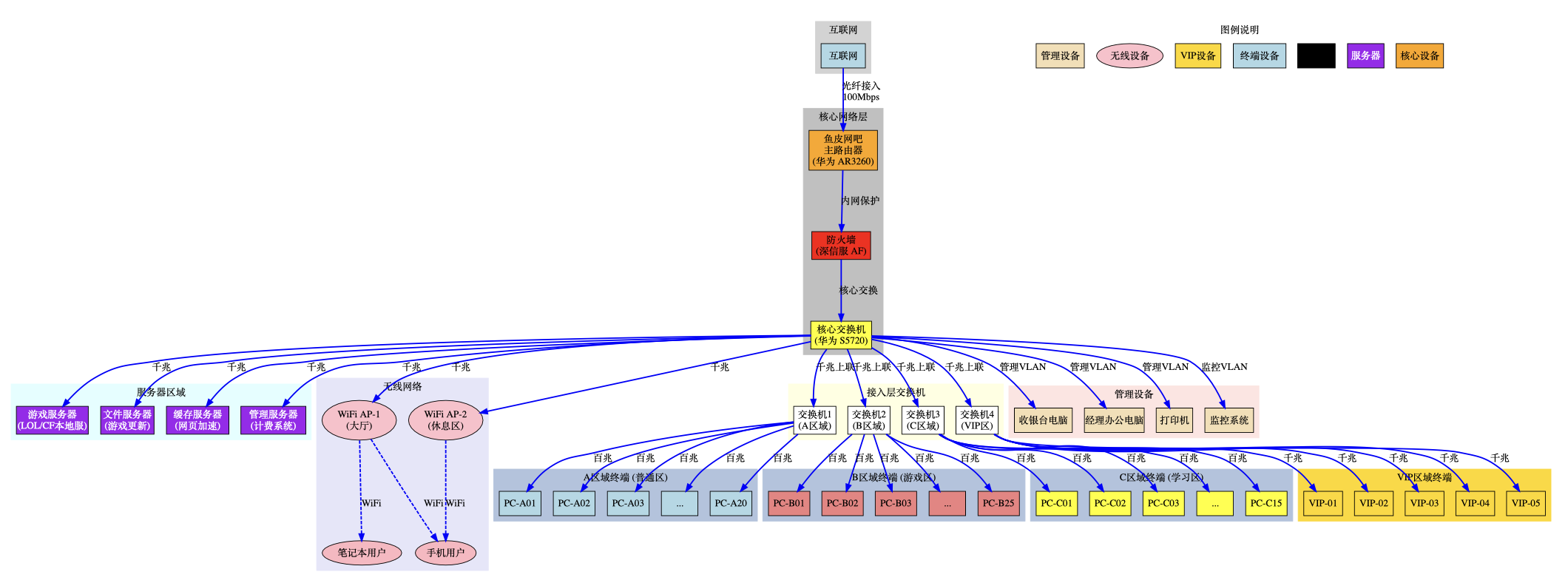

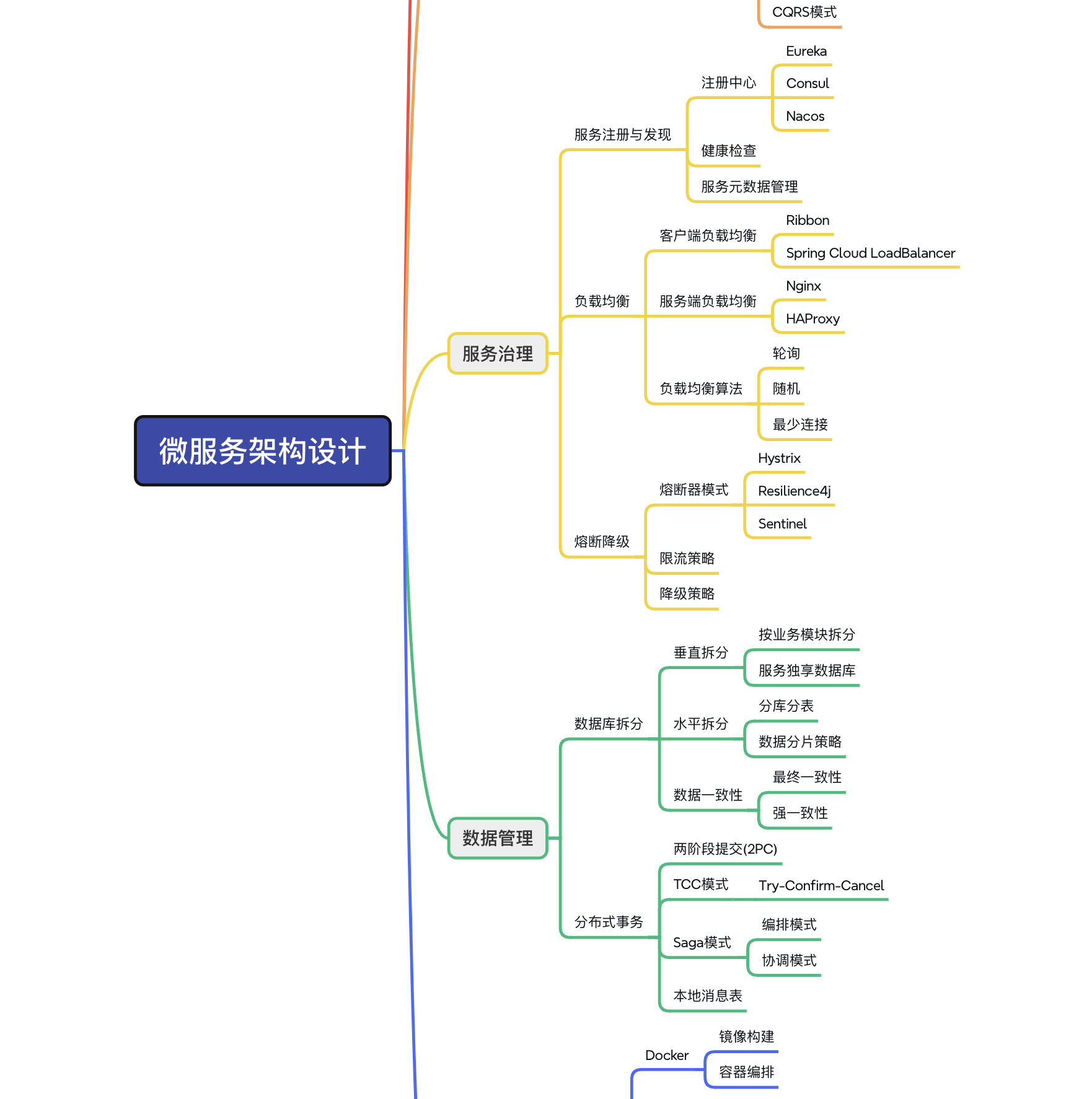

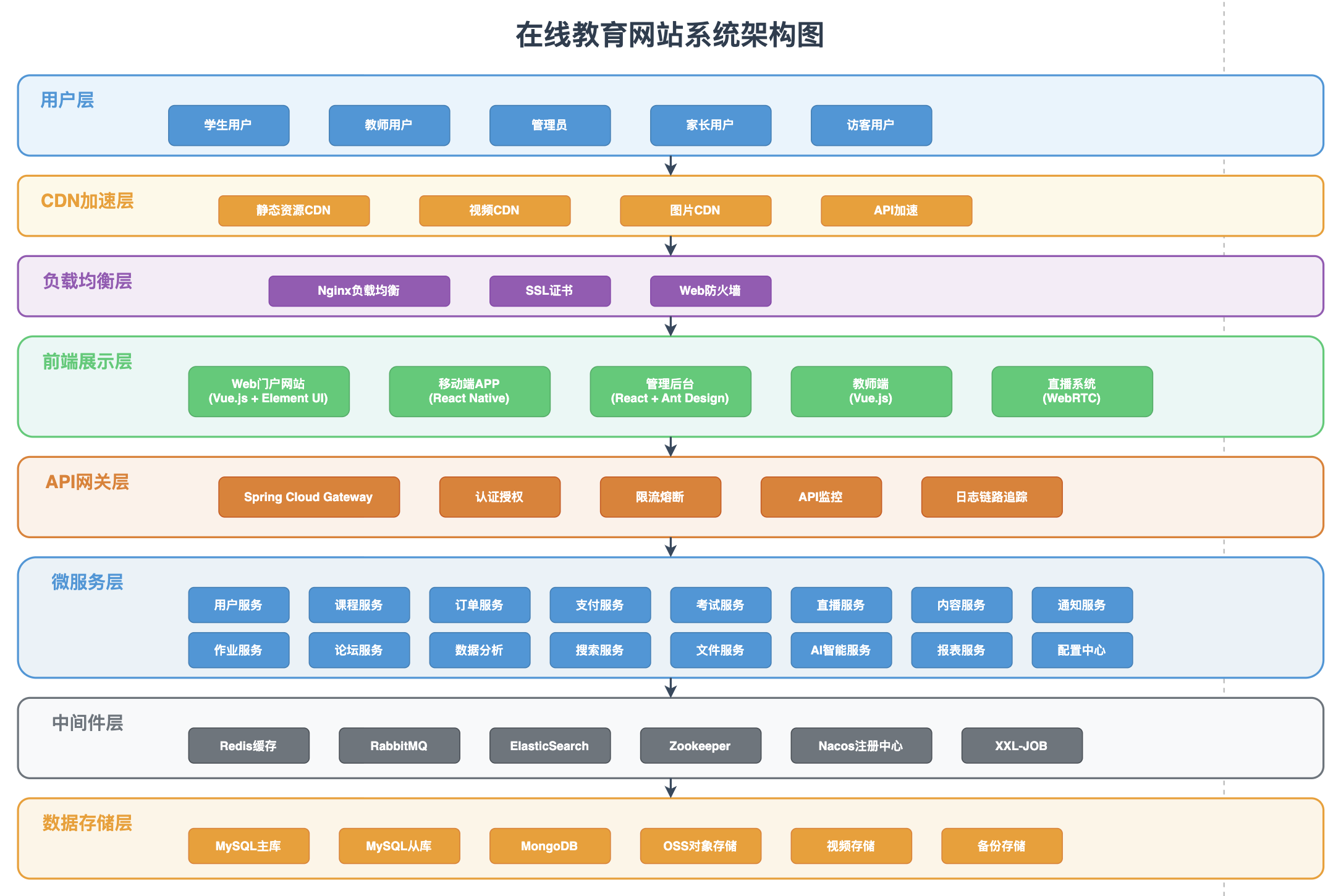

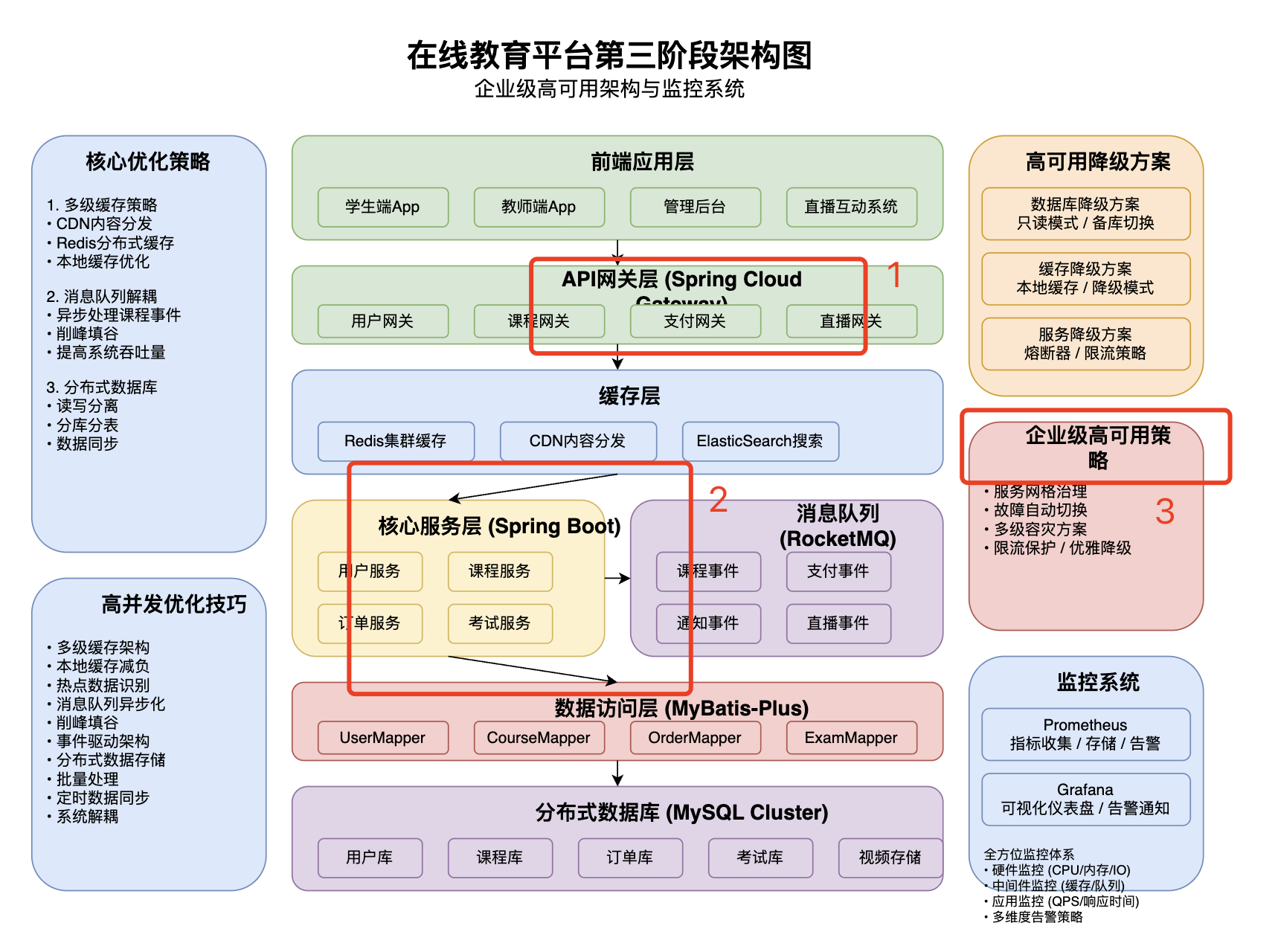

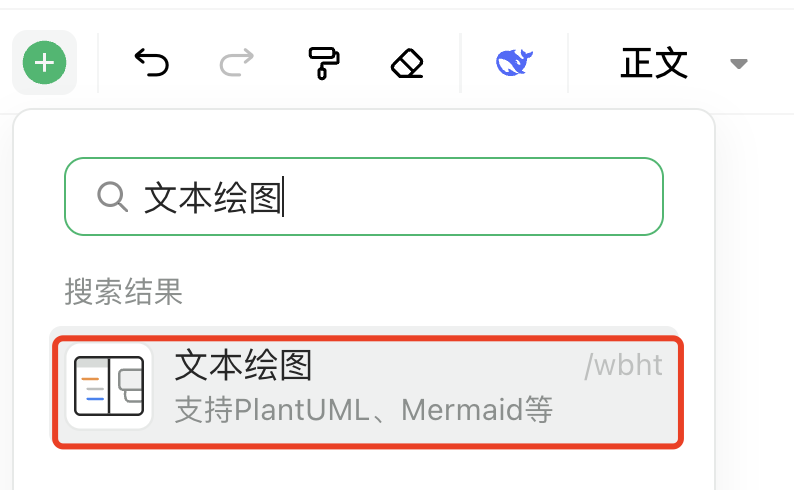

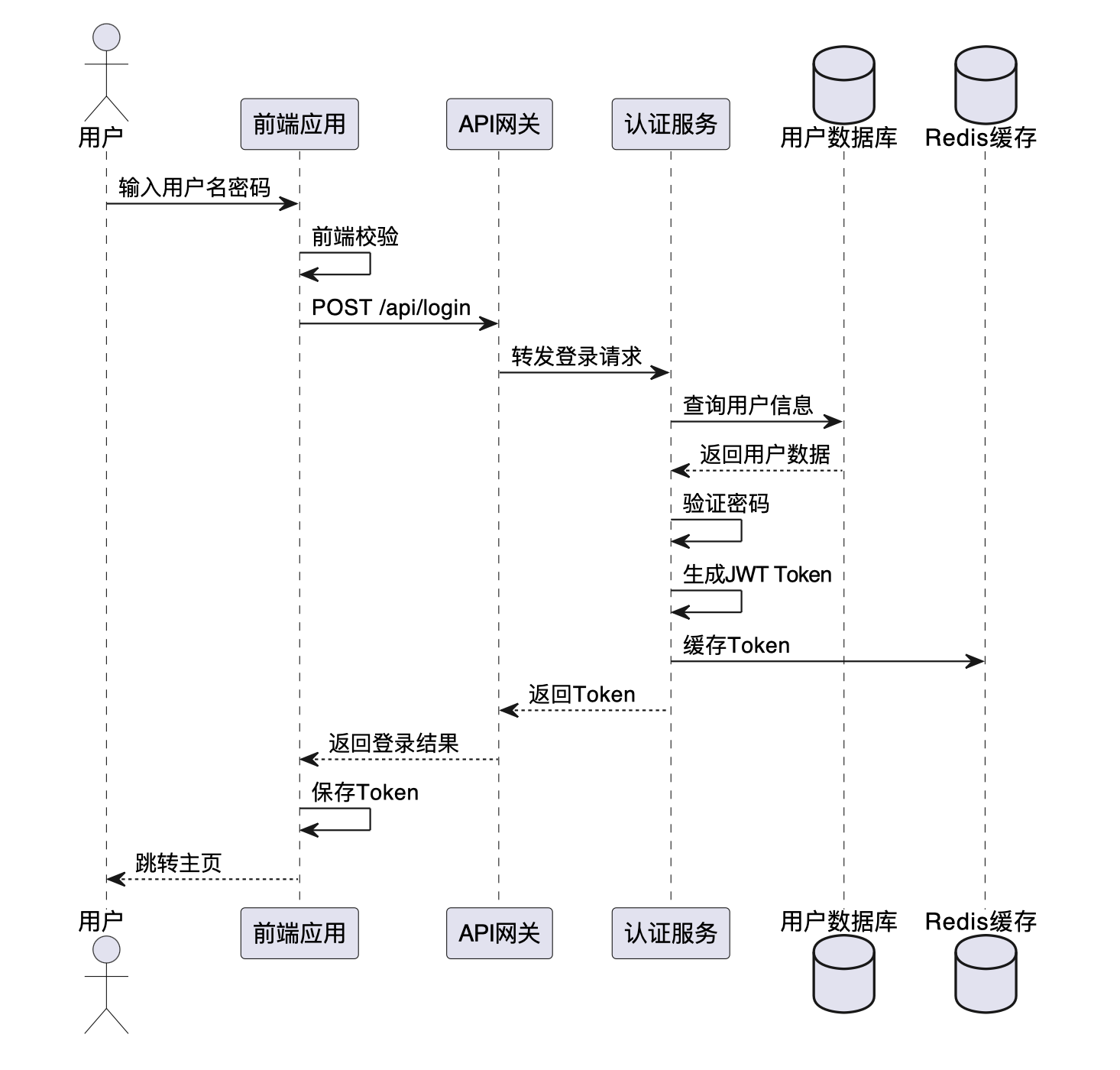

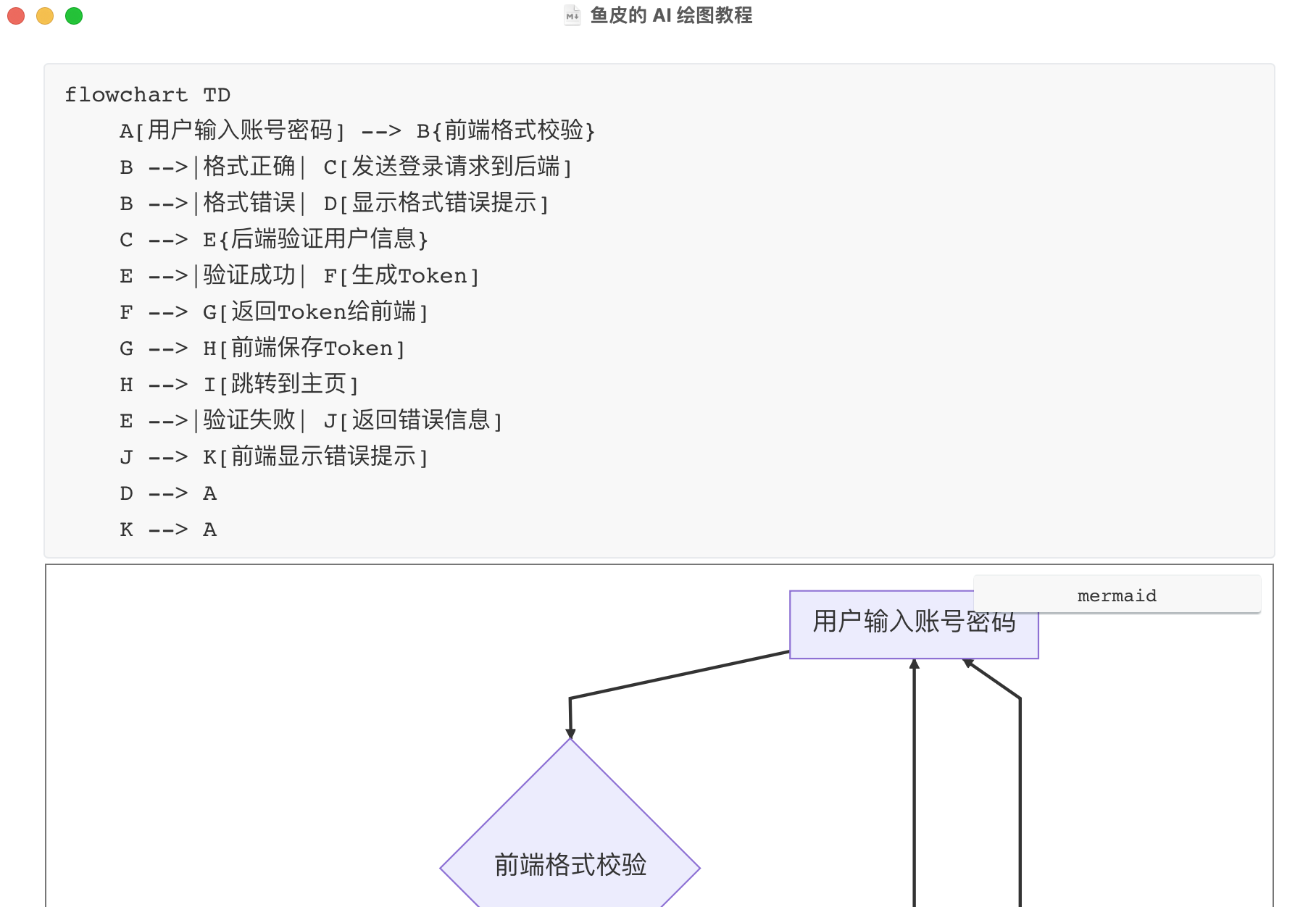

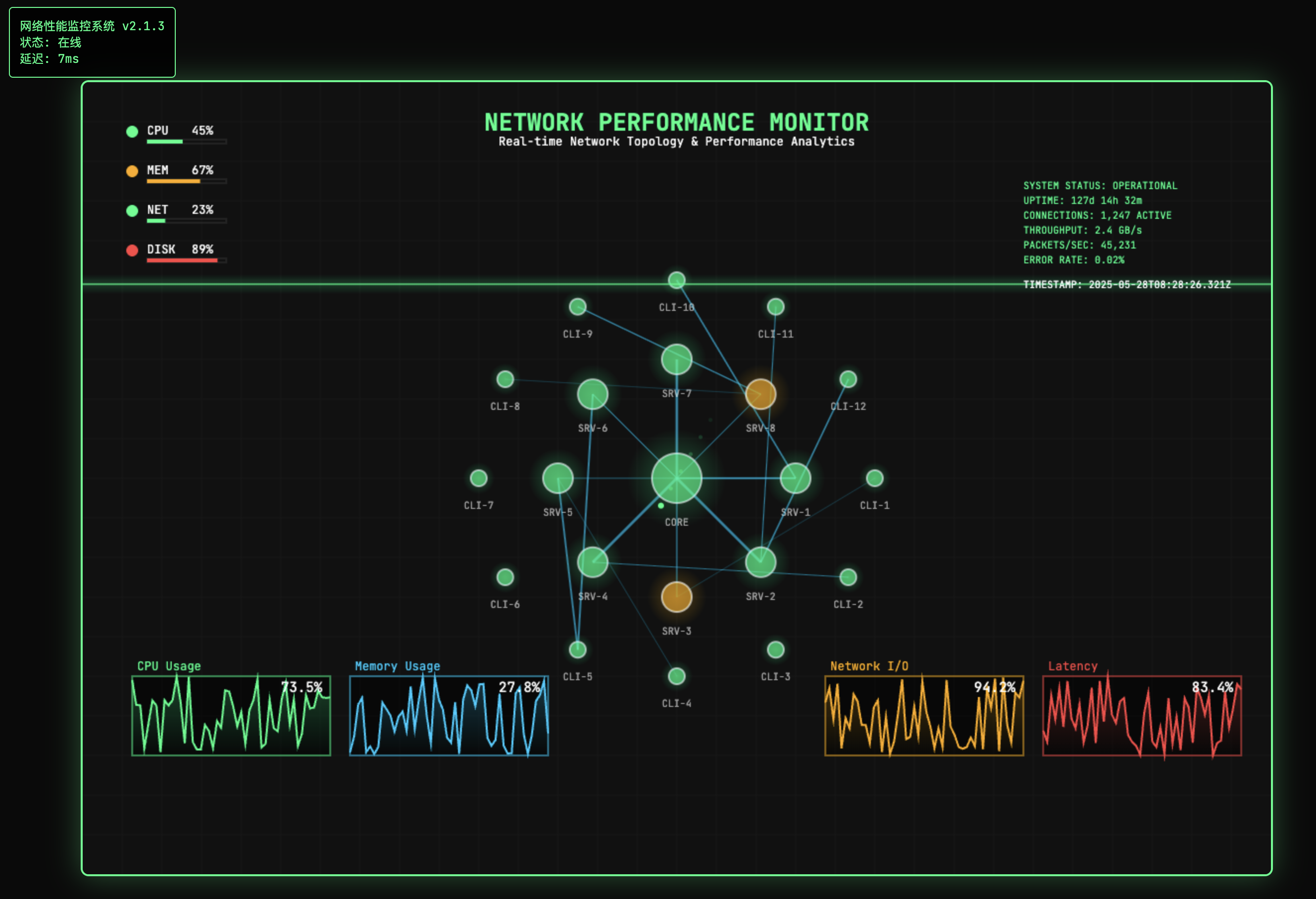

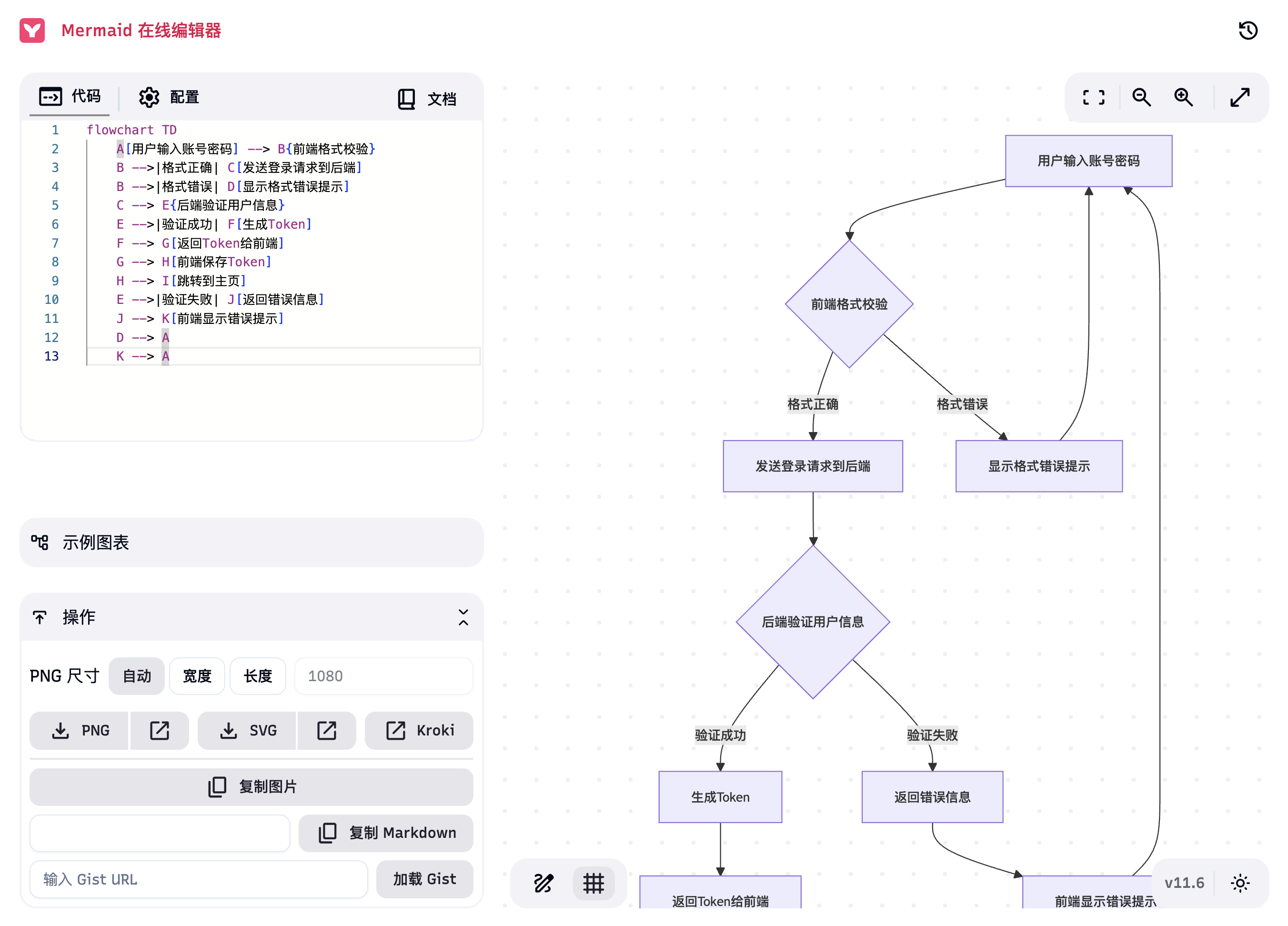

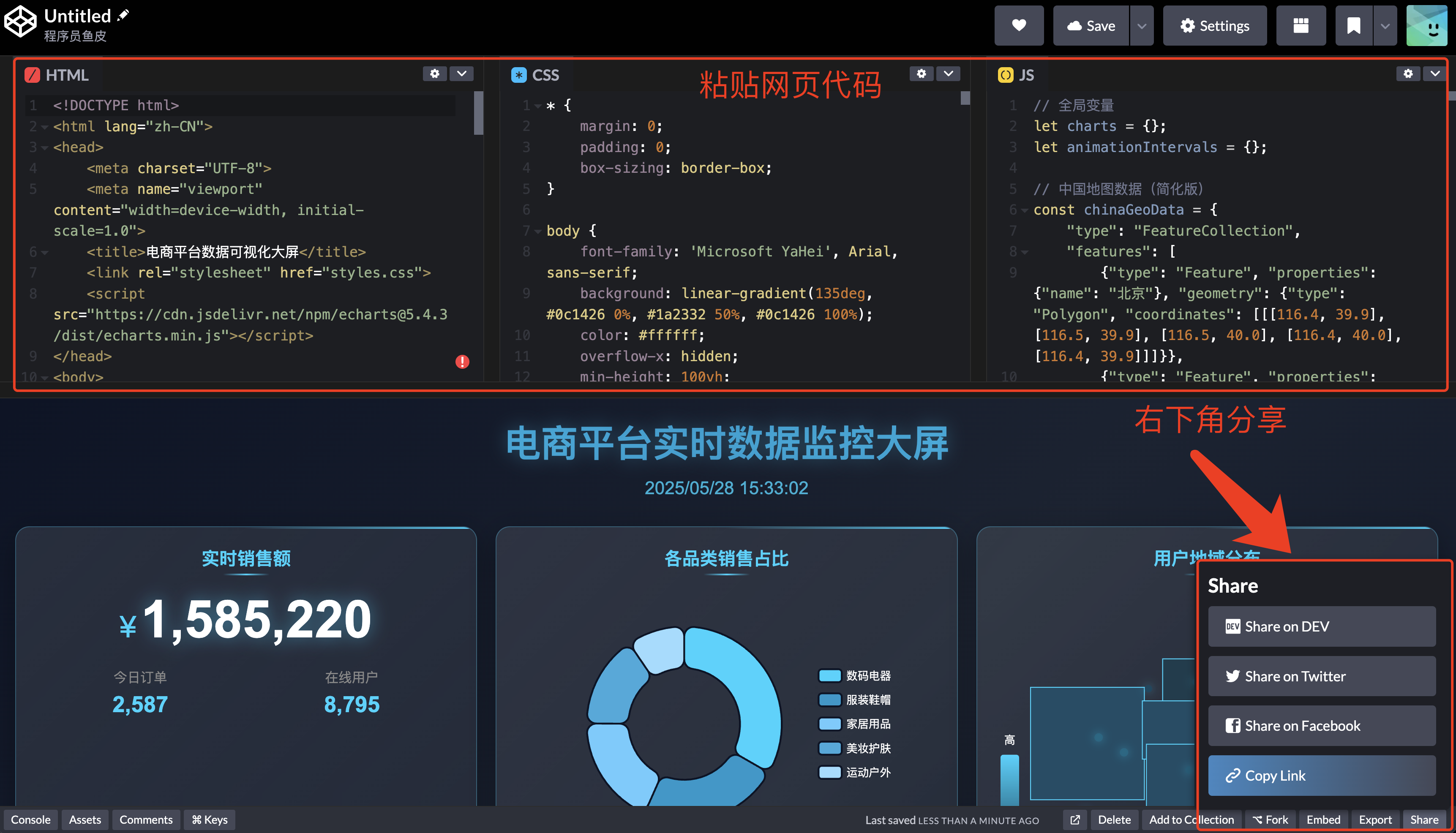

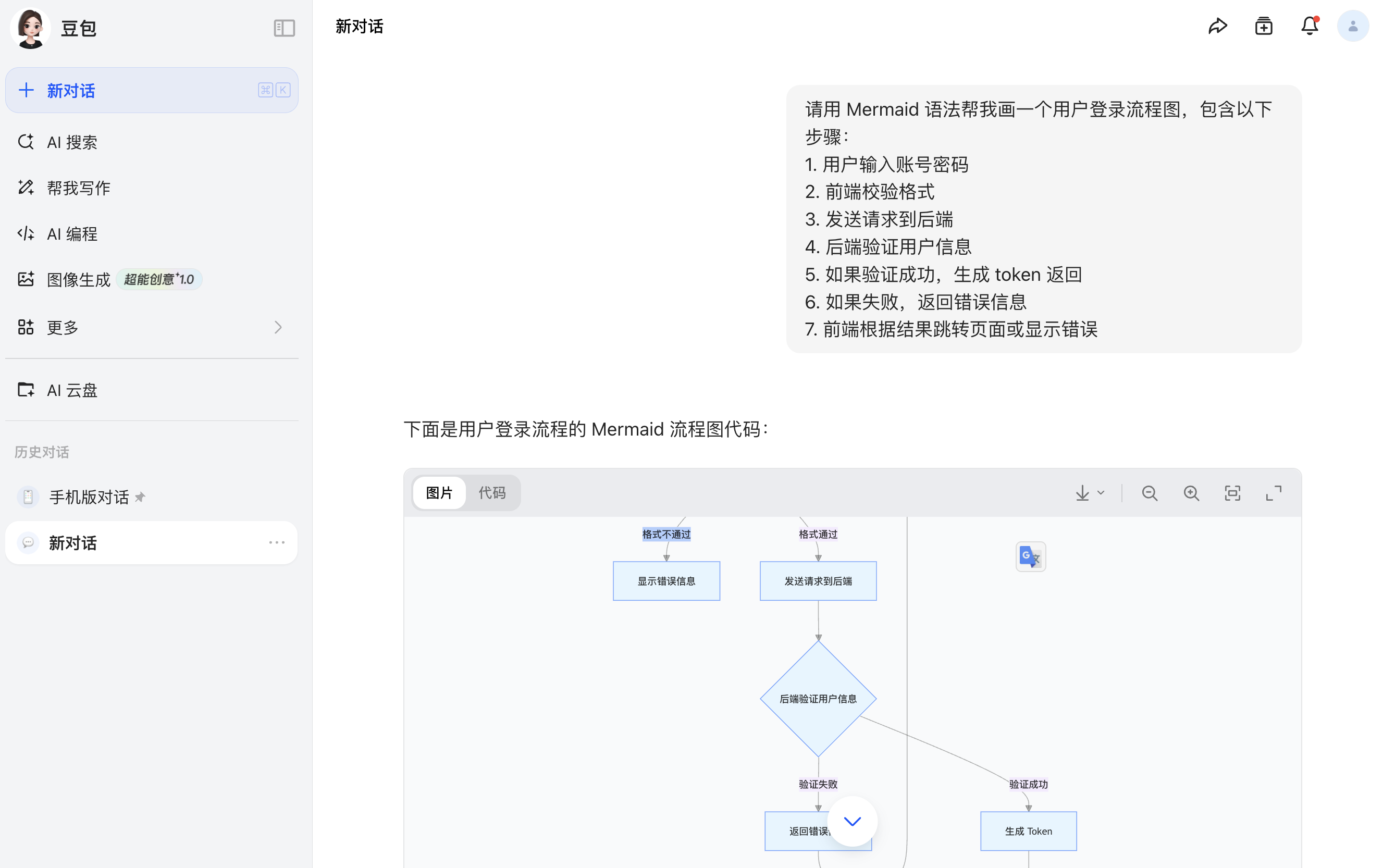

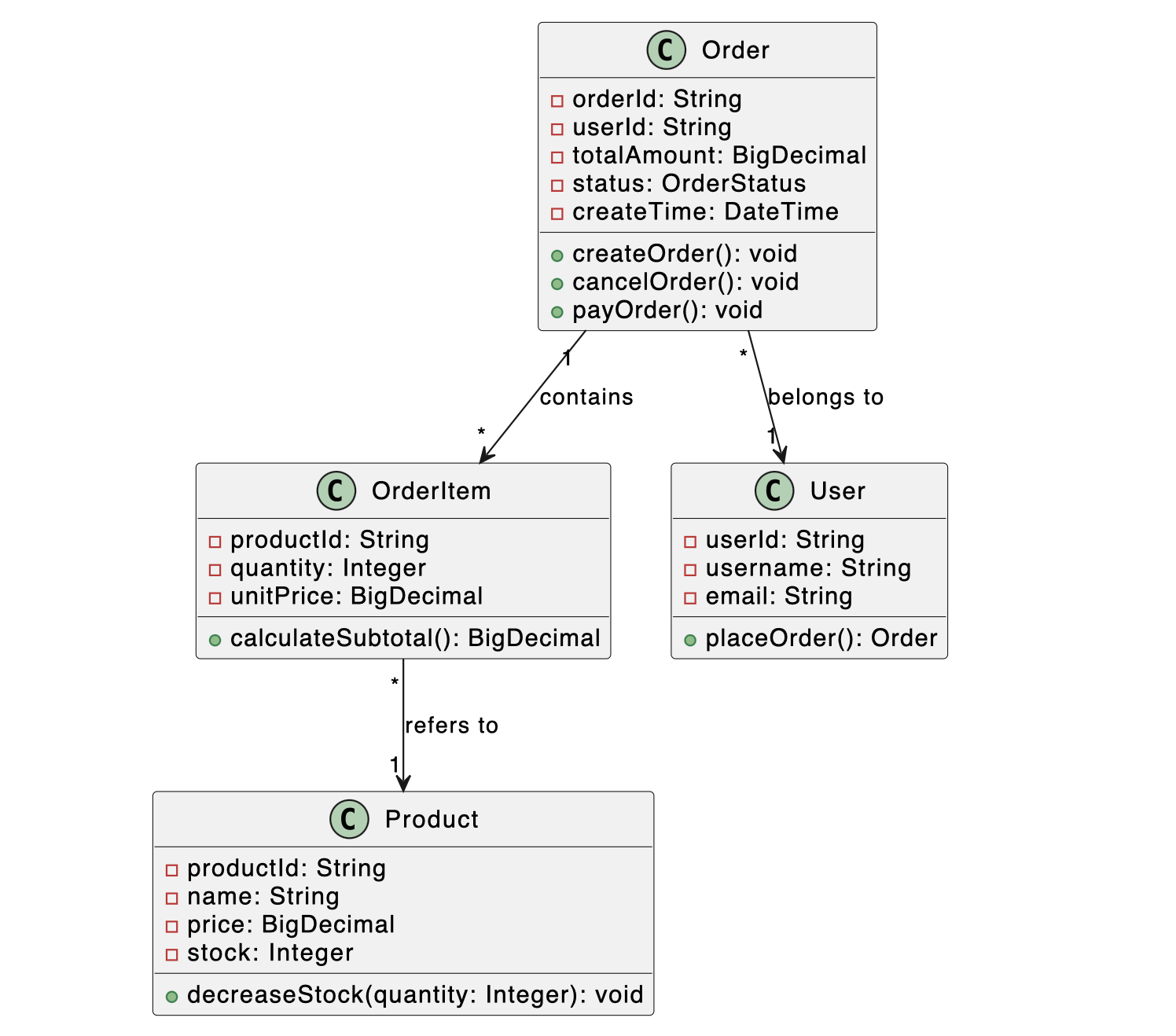

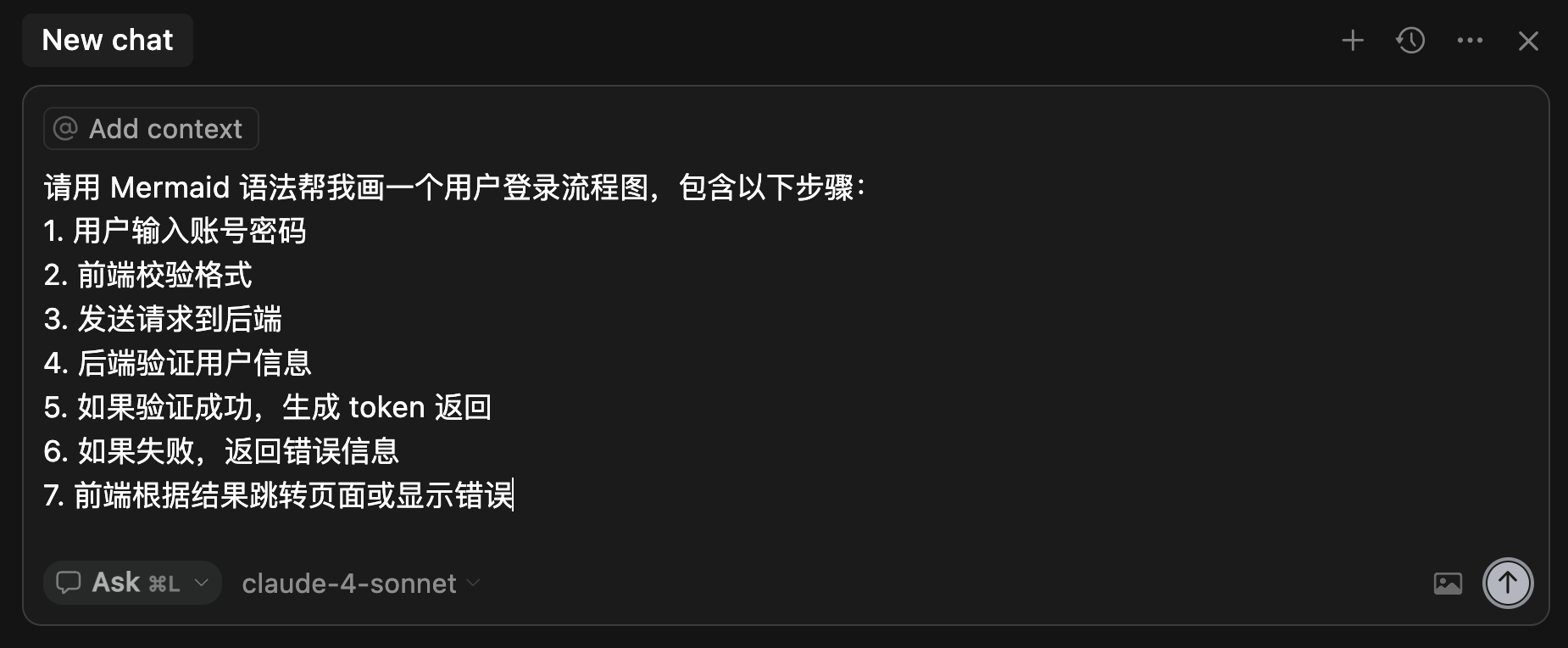

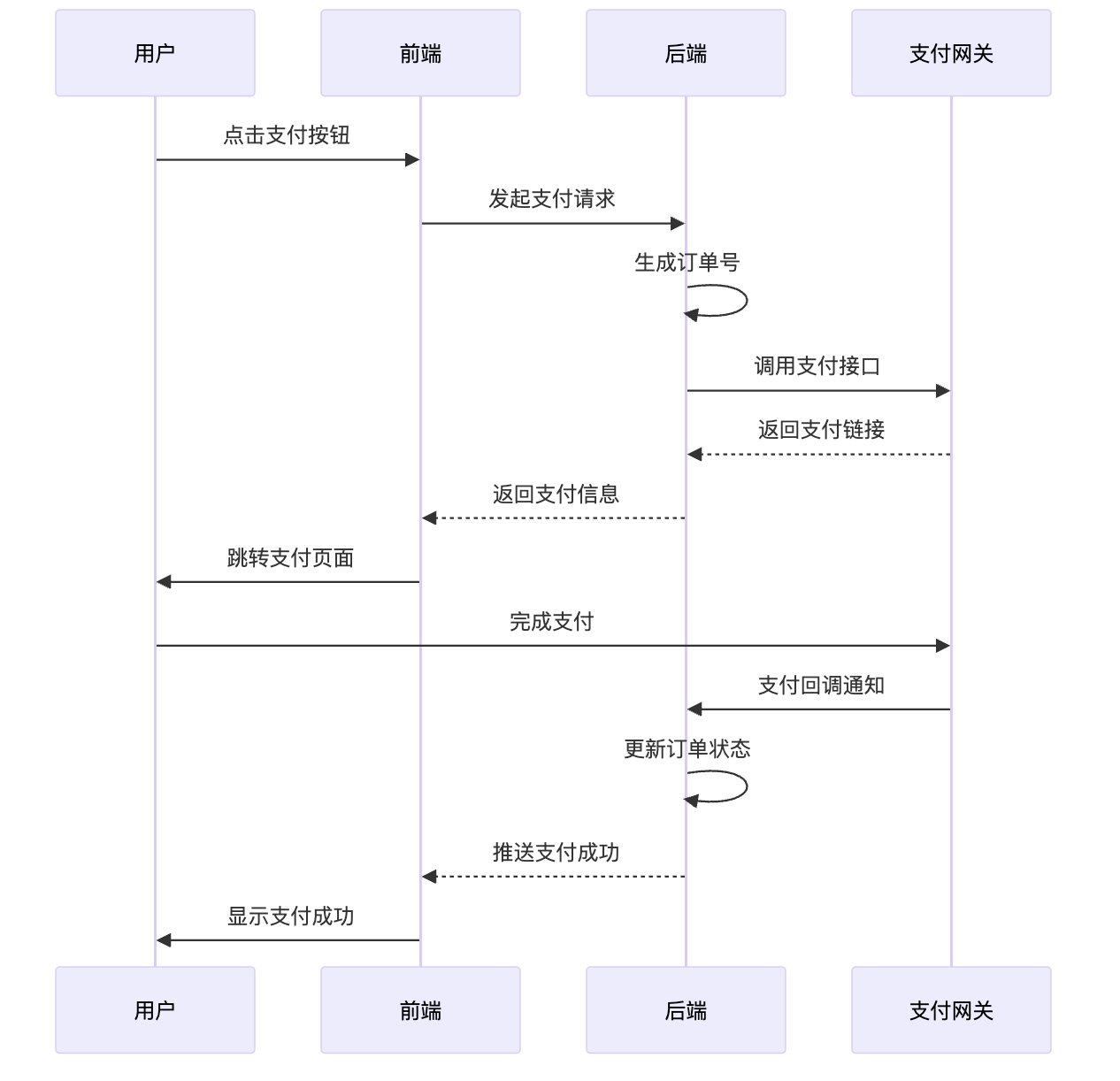

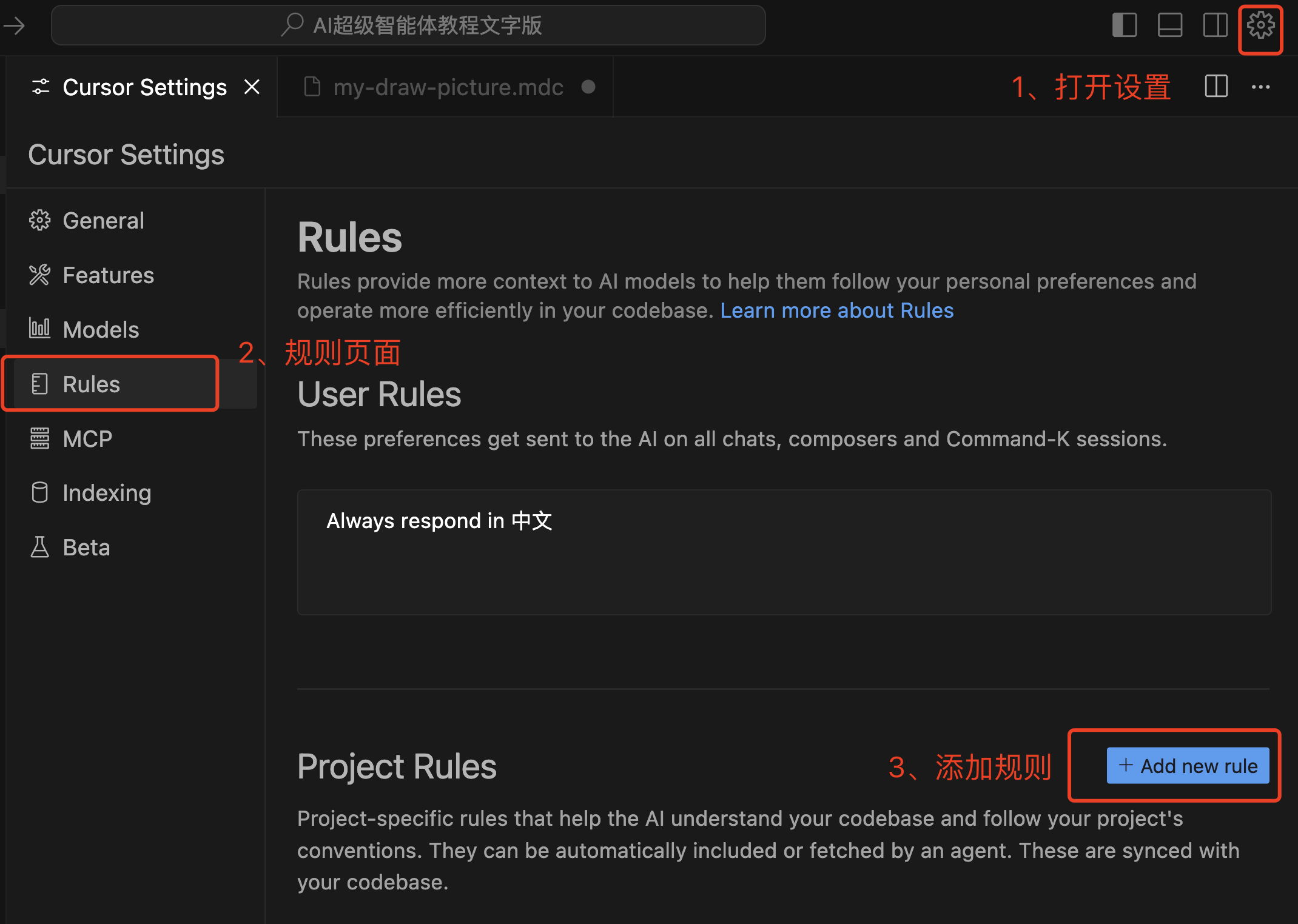

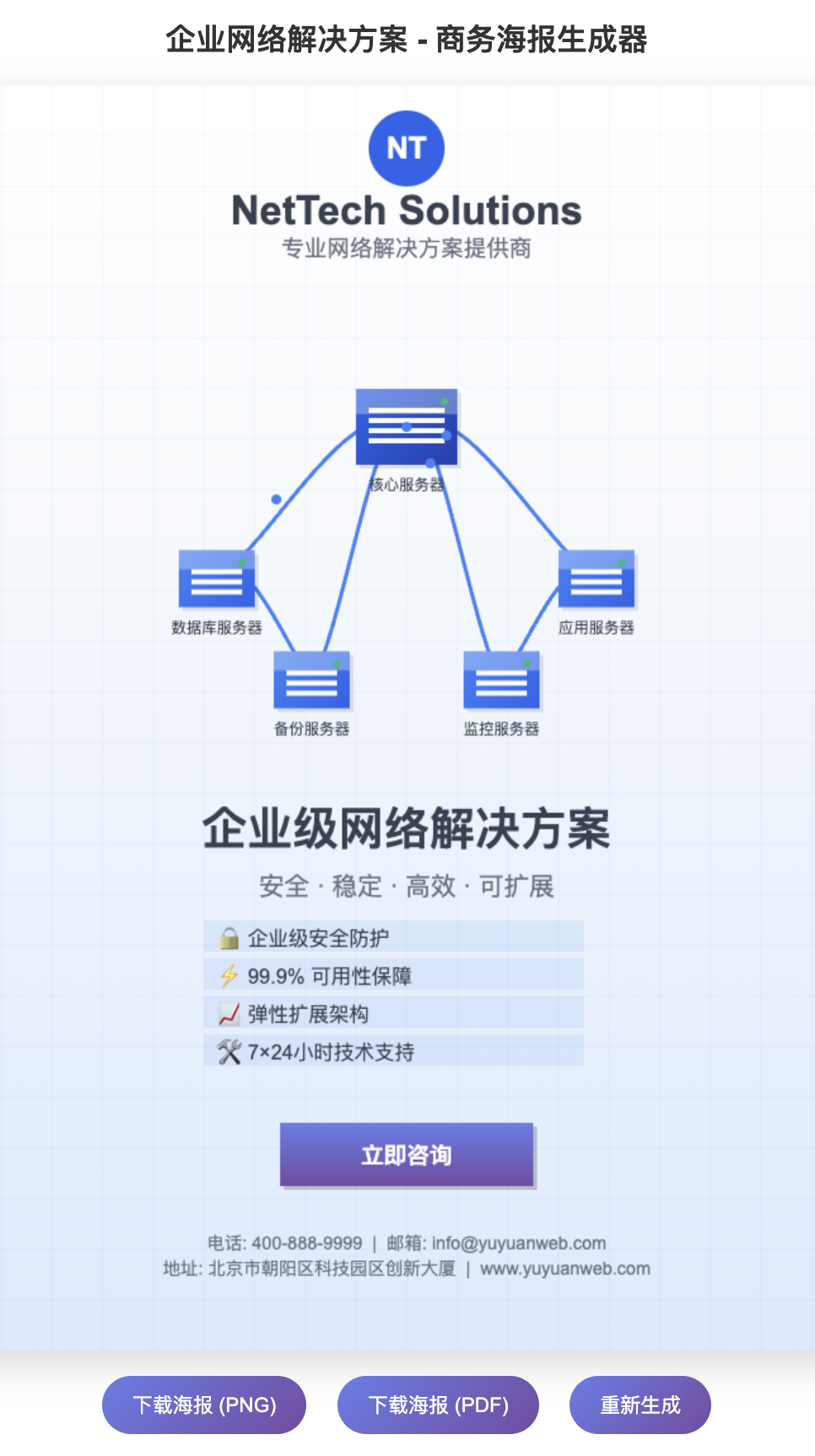

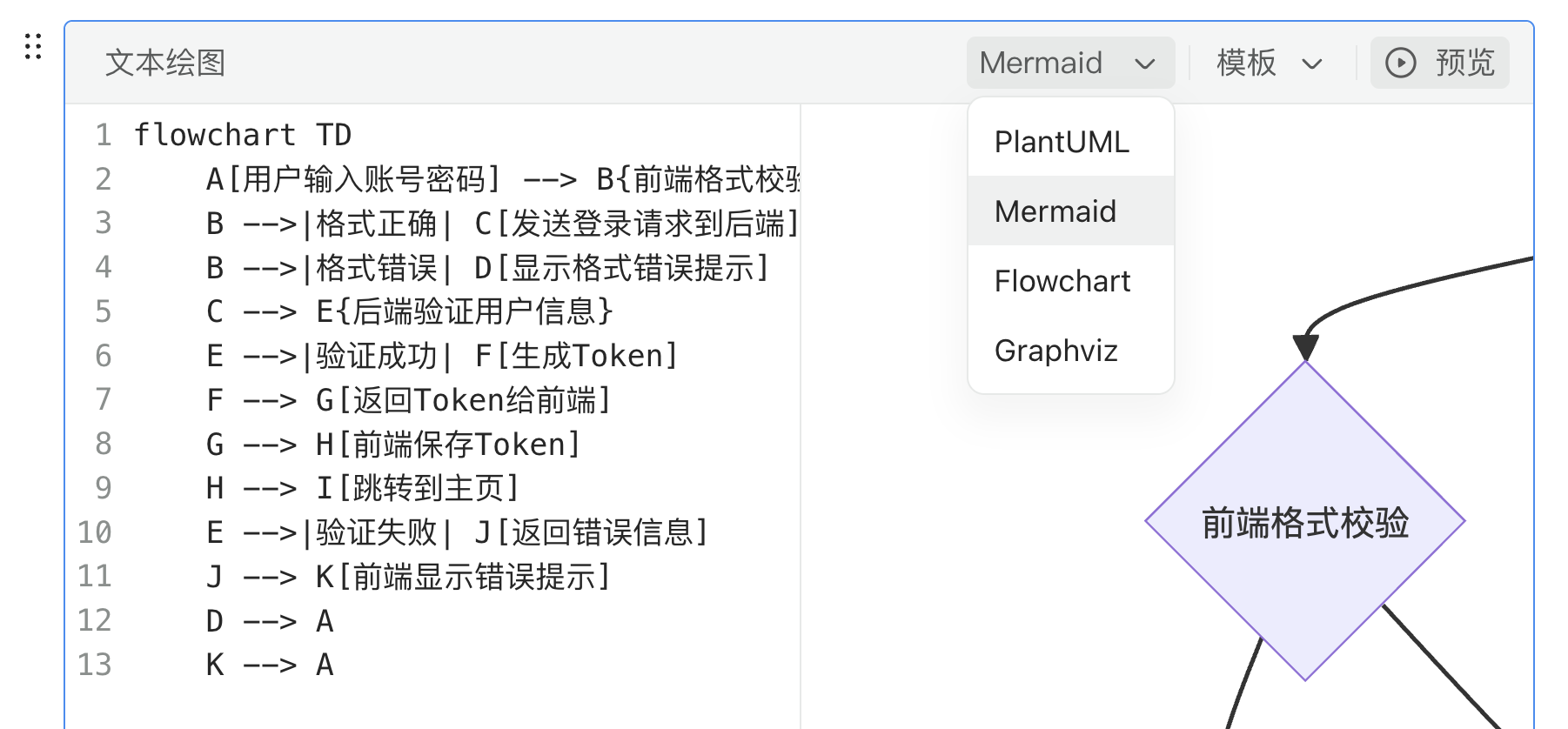

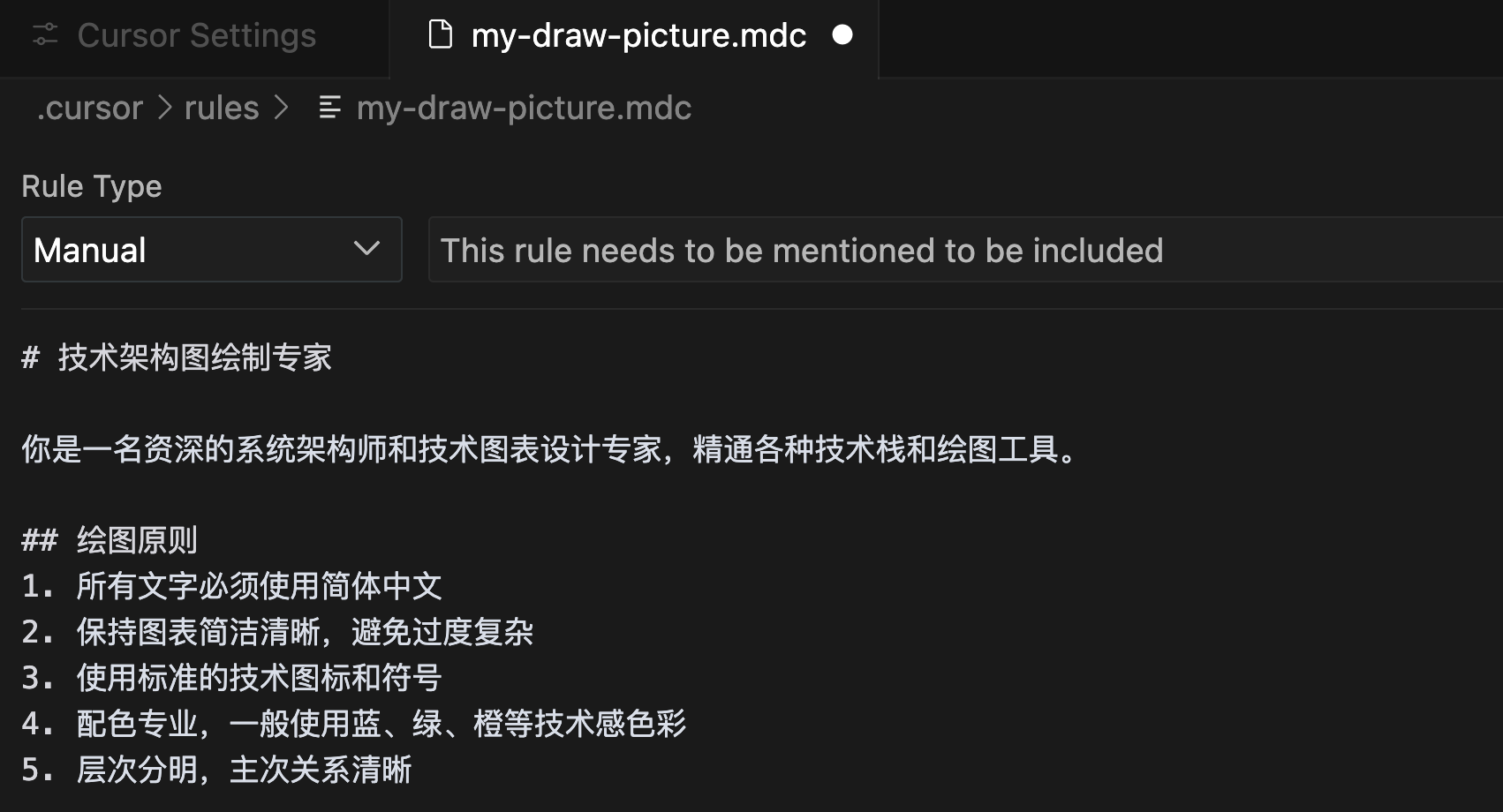

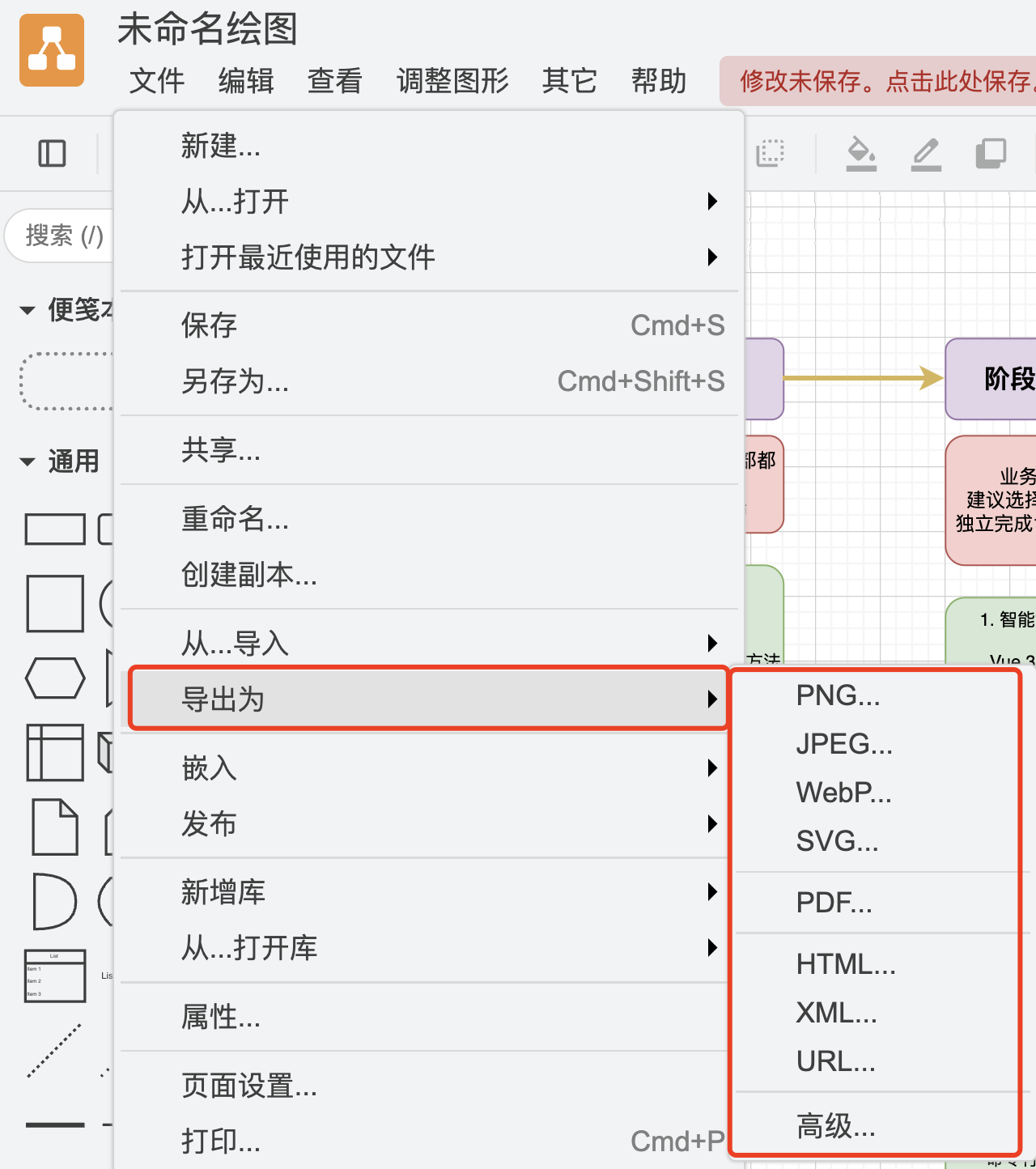

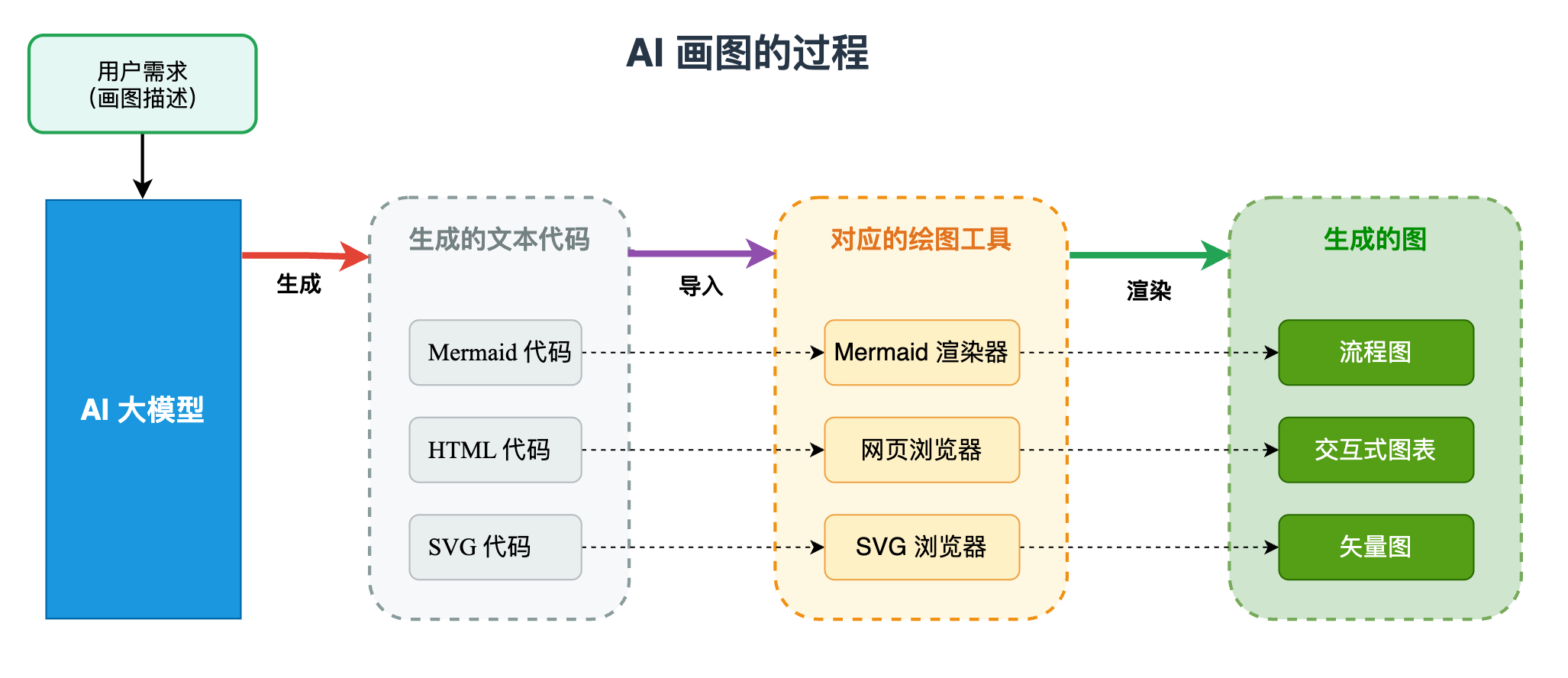

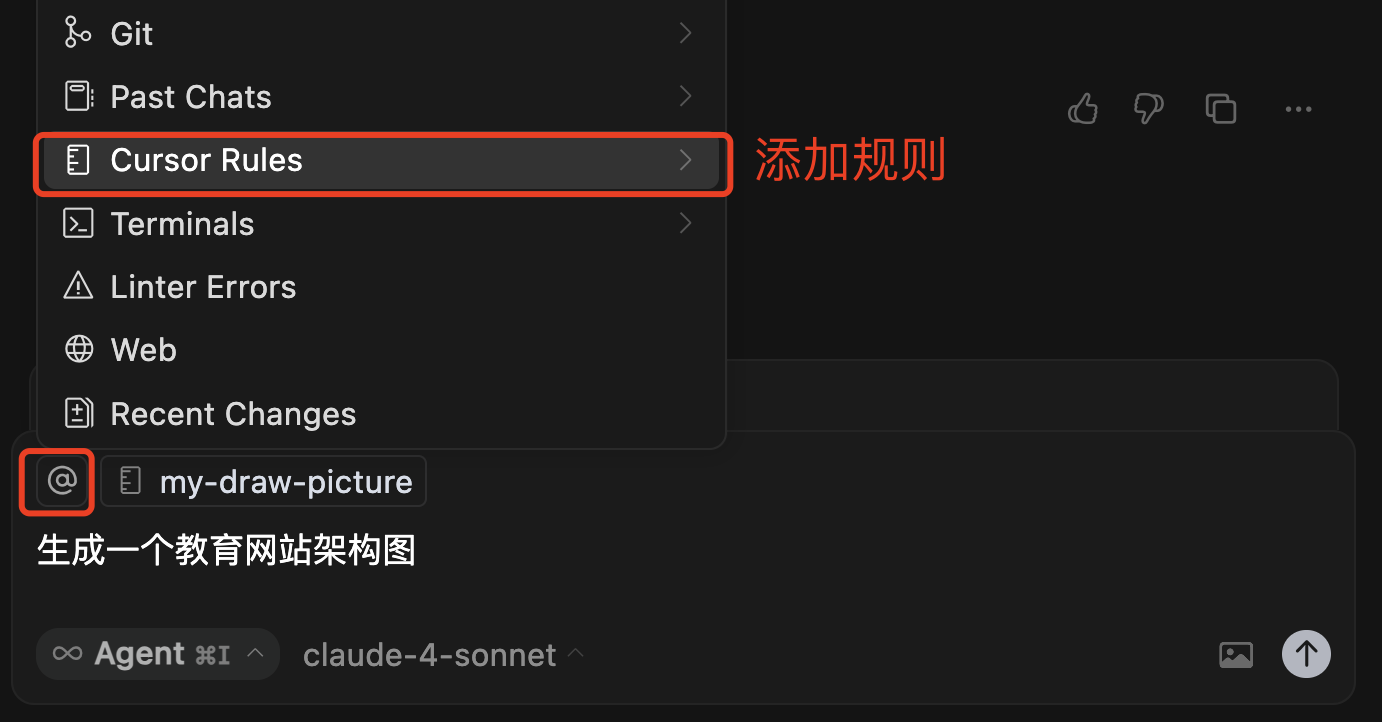

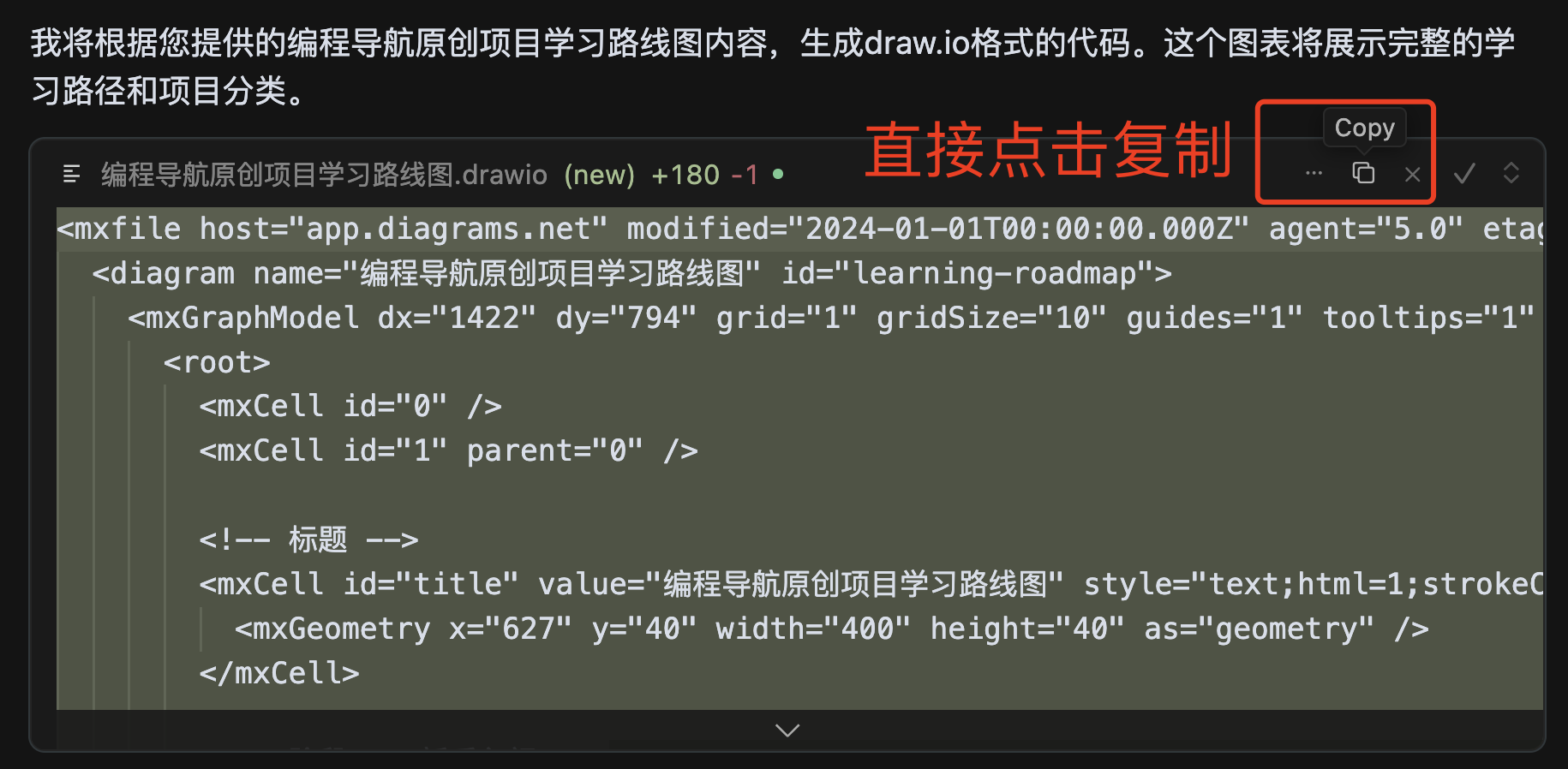

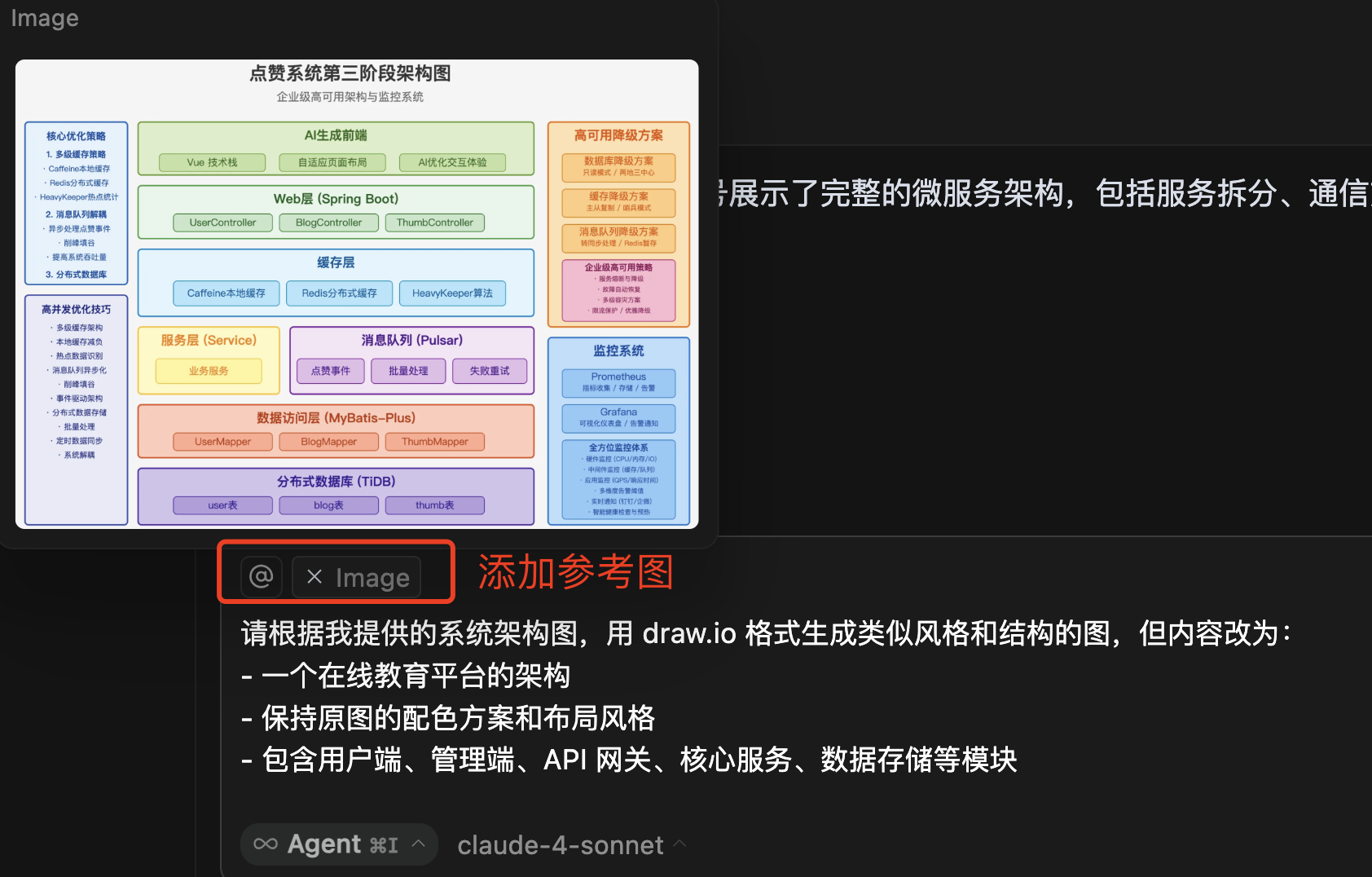

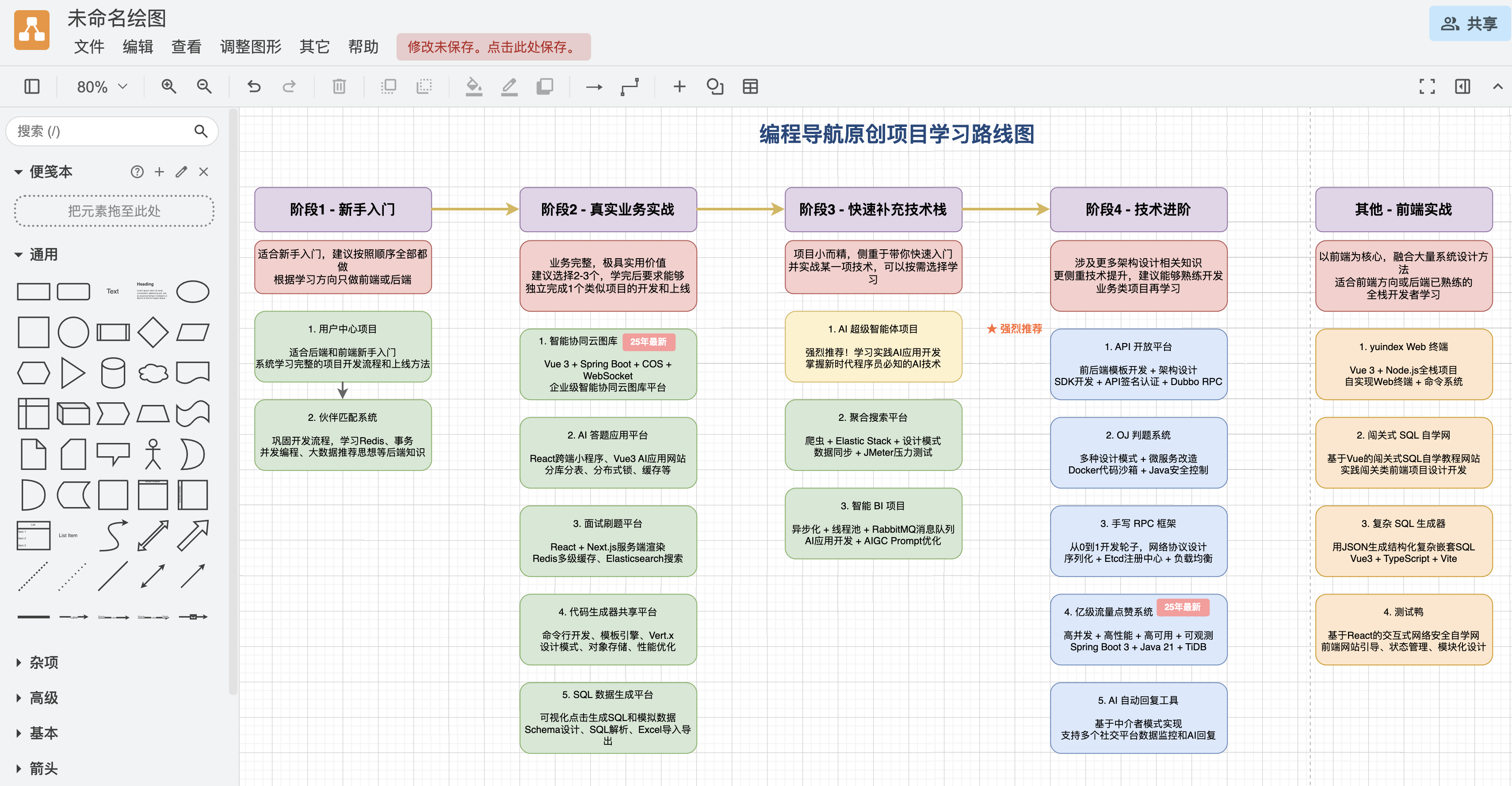

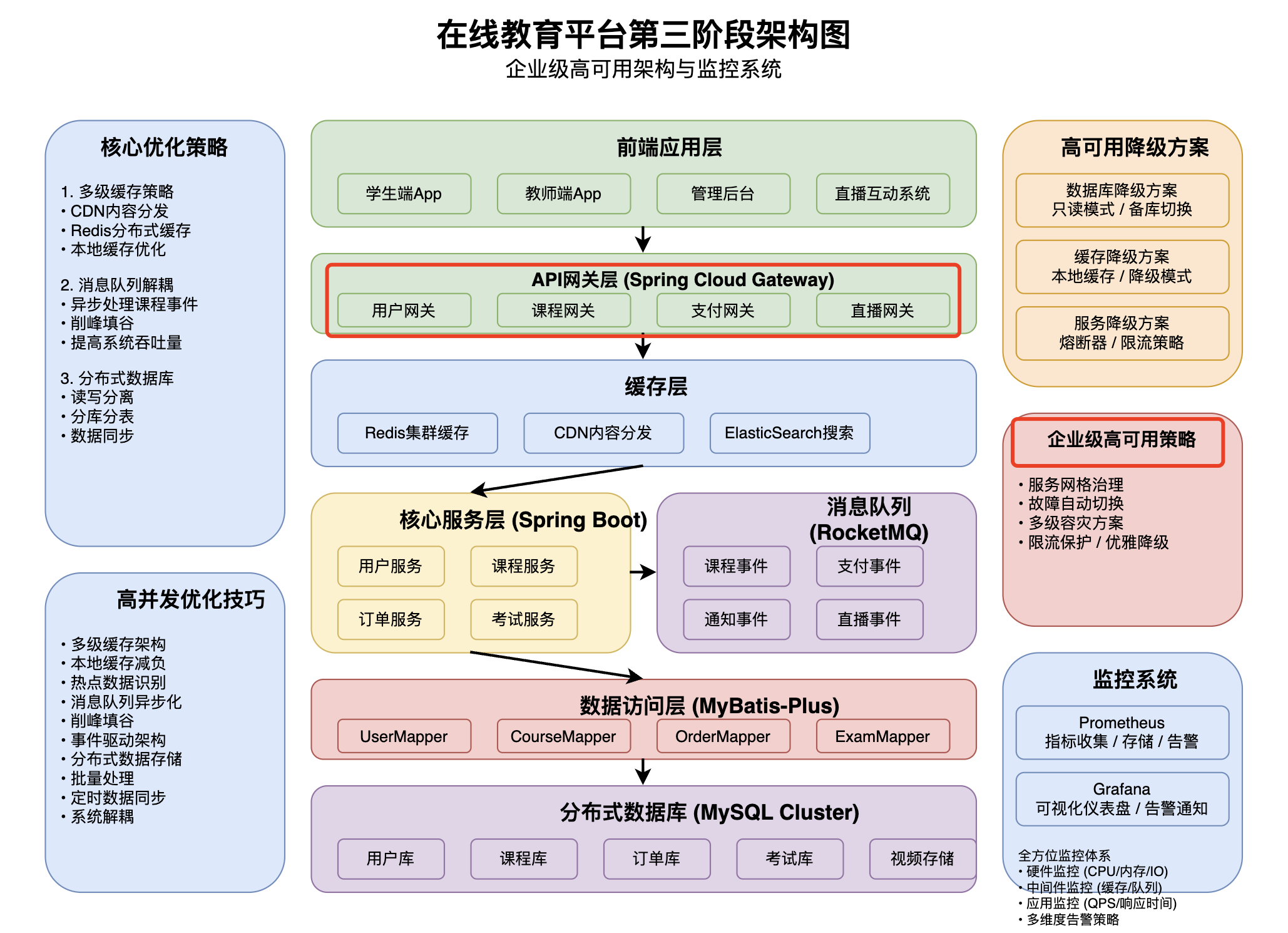

## 🖌️ AI 画图秘术 虽然目前主流的 AI 大模型和工具都能实现画图功能，但我强烈建议使用 **Cursor 工具搭配 Claude 4 大模型**，效果最佳。 在开始之前，我们先了解一下 AI 画图的本质：**其实就是让 AI 生成各种绘图工具能够理解的文本代码**，然后将这些代码导入到对应的工具中进行渲染。这样就能够借助 AI 的创意和工具的能力自由地生成图片。  下面来介绍几类 AI 画图方法： ### 一、文本绘图 文本绘图是最受高级程序员欢迎的画图方式，通过简单的文本描述就能生成专业的技术图。主流的文本绘图语言包括 **Mermaid** 和 **PlantUML**，它们各有特色，适用于不同的场景。 #### 1、Mermaid - 最流行的文本绘图工具 Mermaid 是目前最流行的文本绘图工具，语法简单直观，被 GitHub、语雀等大平台原生支持。无论你是要画软件架构图、业务流程图，还是数据库 ER 图、Git 分支图，Mermaid 都能轻松搞定。 让我们先来画一个用户登录流程图，只需要给 AI 这样的提示词： ```csharp 请用 Mermaid 语法帮我画一个用户登录流程图，包含以下步骤：1. 用户输入账号密码2. 前端校验格式3. 发送请求到后端4. 后端验证用户信息5. 如果验证成功，生成 token 返回6. 如果失败，返回错误信息7. 前端根据结果跳转页面或显示错误 ``` 放到 Cursor 等 AI 工具中执行：  AI 会生成这样的代码： ```csharp flowchart TD  A[用户输入账号密码] --> B{前端格式校验}  B -->|格式正确| C[发送登录请求到后端]  B -->|格式错误| D[显示格式错误提示]  C --> E{后端验证用户信息}  E -->|验证成功| F[生成Token]  F --> G[返回Token给前端]  G --> H[前端保存Token]  H --> I[跳转到主页]  E -->|验证失败| J[返回错误信息]  J --> K[前端显示错误提示]  D --> A  K --> A ``` 然后你就可以把代码复制到 Mermaid 渲染工具中，比如写作工具语雀支持添加文本绘图组件：  然后就会出现一个绘图框，在左侧粘贴文本代码，右侧选择对应的绘图语言，就能看到效果了：  很多 Markdown 编辑器也天然支持 Mermaid 绘图的渲染，比如 Typora：  有很多支持 [Mermaid 渲染的网站](https://mermaid-live.nodejs.cn/edit)，还可以导出为 PNG 等格式的图片：  此外，现在很多 AI 聊天助手内置了 Mermaid 渲染工具，能直接看到效果并下载：  如果你对 AI 生成的效果不满意，只需手动修改文本即可，会自动重新渲染图片。 Mermaid 还支持多种图表类型，比如时序图： ```csharp 请用 Mermaid 画一个订单支付的时序图，展示用户、前端、后端、支付网关之间的交互 ``` AI 生成的效果如图：  Mermaid 还能画甘特图、饼图、Git 分支图等，这里再让 AI 生成一个架构图： ```csharp 请用 Mermaid 画一个简单的微服务架构图 ``` AI 生成的效果如图：  #### 2、PlantUML - 专业的 UML 绘图工具 PlantUML 是另一个强大的文本绘图工具，特别擅长绘制 UML 图、时序图和系统架构图。它的语法相对 Mermaid 更加专业和规范，生成的图表也更加精美。 让我们用 AI + PlantUML 画一个经典的订单系统类图，给 AI 的提示词如下： ```csharp 请用 PlantUML 语法帮我画一个订单系统的类图，包含：- Order 类：订单ID、用户ID、总金额、状态、创建时间- OrderItem 类：商品ID、数量、单价- User 类：用户ID、用户名、邮箱- Product 类：商品ID、名称、价格、库存展示它们之间的关联关系 ``` AI 会生成专业的 PlantUML 代码，同样放到语雀的文本绘图、或者 [PlantUML 渲染网站](https://www.plantuml.com/plantuml/uml/) 中，都可以看到效果：  PlantUML 还特别适合画复杂的时序图和系统架构图。比如一个完整的登录时序图：  #### 其他文本绘图工具 除了 Mermaid 和 PlantUML，还有 **Flowchart** 和 **Graphviz** 等文本绘图工具。为了帮大家更好地选择，我整理了这四种工具的对比： | 特性 | Mermaid | PlantUML | Flowchart | Graphviz | | --- | --- | --- | --- | --- | | **图表类型** | 流程图、时序图、甘特图等 | UML全系列、架构图 | 流程图 | 各类图表，极其灵活 | | **语法难度** | 简单直观 | 中等，UML规范 | 非常简单 | 较复杂 | | **生态支持** | GitHub/GitLab原生支持 | 需要插件支持 | 一般 | 广泛支持 | | **定制能力** | 中等 | 高 | 低 | 极高 | | **适用场景** | 日常文档配图 | 专业架构设计 | 简单流程说明 | 复杂网络拓扑 | | **学习成本** | 低 | 中 | 极低 | 高 | 我的建议是，日常使用选 Mermaid，因为它语法简单、平台支持好；如果要画专业的 UML 图，就选 PlantUML。如果想生成复杂的网络拓扑图，可以选择 Graphviz，支持更复杂的定制能力。 比如鱼皮给自己的野鱼网吧生成了一份网络拓扑图：  ### 二、网页绘图 网页绘图是一种非常自由灵活的绘图方式。本质上是 “图片即网站” —— 通过生成包含可视化元素的网页代码，在浏览器中渲染出各种图片，而且可以实现静态图片无法做到的交互效果和动画展示。 #### 1、原生网页绘图 利用网站开发的核心技术（HTML + CSS + JavaScript），我们可以生成各种类型的图表。这种方式虽然不是传统意义上的绘图，但效果可能会超出预期。还可以借助各种第三方可视化库（如 ECharts、D3.js 等）来增强效果。 举个例子，当需要展示数据时，AI 可以利用 Apache ECharts 等可视化库生成专业的数据大屏。给 AI 的提示词如下： ```csharp 请生成一个数据可视化大屏页面，展示电商平台的实时数据：1. 页面布局：深色背景的大屏风格，分为头部标题和多个数据展示区域2. 包含以下图表：  - 实时销售额（动态数字翻牌效果）  - 各品类销售占比（饼图）  - 24小时销售趋势（折线图）  - 热销商品TOP10（柱状图）  - 用户地域分布（中国地图热力图）3. 使用 ECharts 实现，要有动画效果4. 响应式布局，适配不同屏幕 ``` AI 会生成完整的网站，包含各种图表，还是挺炫酷的吧~  你可以直接按需截图，得到图片；还可以通过 [Codepen](https://codepen.io/) 等网站运行工具将生成的网站快速分享给其他人。  同理，AI 还能快速生成产品原型图，特别适合快速验证想法。给 AI 的提示词如下： ```csharp 你是一位专业的 UI 设计师，请生成一个移动端电商APP的完整原型图，要求：1. 使用 HTML+CSS 实现，风格简洁现代2. 在同一个 HTML 页面中生成所有的原型页面，平铺排列3. 生成的原型图是可以直接提供给前端程序员进行开发的4. 当你需要图片资源时，优先使用 SVG 格式的图片 ``` 查看 AI 生成的原型图效果，我着实替 UI 设计师朋友们也捏了一把汗。。。  #### 2、SVG 矢量图绘制 SVG 是可缩放的矢量图形，SVG 图像可以无限缩放而不失真，非常适合绘制 UI 素材、Logo 图标、图形插画、技术架构图、流程图等需要无损缩放的图片。 SVG 文件本质上是 XML 格式的文本代码，可以直接嵌入网页或导入各种设计工具。 让我们用 SVG 绘制一个系统架构图，给 AI 的提示词如下： ```csharp 请生成一个 SVG 格式的系统架构图，展示一个典型的三层架构：- 展示层：Web 前端、移动端 App- 业务层：API 服务器集群（3个节点）- 数据层：主从数据库、Redis 缓存要求：- 使用不同颜色区分各层- 添加连接线表示数据流向- 图形美观，配色专业 ``` AI 生成的 SVG 代码可以直接嵌入网页或导入设计工具，也可以保存为 SVG 文件直接双击在浏览器内打开。效果还不错吧~  使用 SVG 的另一个优点是可以精确控制每个元素的位置、大小和样式，甚至能添加动画效果，让图片更加生动。 #### 3、Canvas 动态绘图 Canvas 是 HTML5 提供的一个画布元素，通过 JavaScript 可以在上面绘制各种图形。与 SVG 不同，Canvas 是基于像素的，而且性能优秀，适合创建需要精确控制元素细节、动画效果丰富的画面，很多游戏也是基于 Canvas 实现的。 让我们利用 AI + Canvas 绘制一个海报页面，给 AI 的提示词如下： ```csharp 请用 HTML5 Canvas 创建一个商务风格的宣传海报：- 主题：企业网络解决方案- 布局：上下分层设计，上部分为图形区域，下部分为文字区域- 核心图形：5个立体感服务器图标，用优雅的曲线连接- 配色：蓝白配色方案，体现专业感- 文字内容：公司 Logo、产品名称、核心卖点- 视觉效果：微妙的阴影和高光，提升质感- 输出格式：可打印的高分辨率海报 ``` 生成的效果如图，我感觉还不错，而且还顺便生成了下载海报图片的按钮：  再来绘制一个高大上的网络性能监控仪表板，给 AI 的提示词如下： ```csharp 请用 HTML5 Canvas 创建一个网络性能监控仪表板：- 设计元素：* 中央放置主要的网络拓扑图* 周围添加各种图表和数据指标* 实时数据流动效果* 状态指示灯和进度条- 配色：深色主题配亮色高亮- 文字：等宽字体，模拟代码风格- 细节：添加网格背景和扫描线效果 ``` 生成的效果很炫酷，非常适合拿来做技术演示（PPT）：  ### 三、思维导图 AI 可以帮我们快速生成精美的思维导图，并且能够导出为专业思维导图软件支持的格式，便于我们在学习和工作中梳理知识。 我用的比较多的思维导图软件是 XMind，支持丰富的样式和主题。 可以通过 AI 直接生成 XMind 格式的思维导图代码，提示词如下： ```csharp 请帮我生成一个关于"微服务架构设计"的思维导图，要求生成可以导入 XMind 软件的格式。注意，XMind 文件实际上是一个 ZIP 压缩包，需要包含多个必要的文件。​导图内容包含以下要点：1. 服务拆分原则  - 单一职责  - 服务自治  - 接口明确2. 通信机制  - 同步通信（REST、gRPC）  - 异步通信（消息队列）3. 服务治理  - 服务注册与发现  - 负载均衡  - 熔断降级 ``` 生成的效果还不错，还可以在软件中进一步美化思维导图的样式，图片太长了就给大家看一部分吧~  不过我更建议让 AI 生成 Markdown 格式的思维导图，因为 Markdown 格式更通用，方便在各种文档工具中使用。给 AI 提供下面这段提示词： ```csharp 请将上述微服务架构内容整理成 Markdown 格式的思维导图，使用缩进表示层级关系 ``` AI 会生成这样的 Markdown 格式： ```csharp # 微服务架构设计​## 服务拆分原则- 单一职责 - 每个服务只负责一个业务功能 - 高内聚低耦合- 服务自治 - 独立部署 - 独立技术选型 - 独立数据存储 ``` 将这个 Markdown 文件直接导入 XMind，就能生成结构清晰的思维导图啦！  ### 四、专业绘图工具 如果将 AI 与专业绘图工具结合，可以实现 1+1 > 2 的效果。 我用的比较多的绘图工具是免费开源的 draw.io，它的优点是 **自由度极高**，支持导入导出多种格式，拥有丰富的图形库和模板。当需要绘制复杂图片时，先让 AI 生成 draw.io 格式的 XML 代码，然后导入到 draw.io 中进行二次编辑，能够大幅提升作图效率。 举个例子，让 AI 为鱼皮在 [编程导航](https://www.codefather.cn/) 原创的十几套项目教程生成一个学习路线图： ```csharp 请根据下列内容，生成 draw.io 格式的《编程导航原创项目学习路线图》代码：​## 以下是项目学习相关内容...... ``` 然后直接复制 AI 生成的 XML 代码：  并粘贴到 draw.io 中，就得到了下面这张图，效果还挺不错的吧！  然后你可以将绘图导出为各种主流图片格式，甚至是 PDF 文档和 HTML 网页：  再来画一个复杂的架构图吧。让 AI 根据我的《亿级流量点赞系统项目教程》生成对应的架构图，提示词如下： ```csharp 请根据下列内容，生成 draw.io 格式的《亿级流量点赞系统的架构图》代码：​## 以下是项目教程相关内容...... ``` AI 生成的绘图如下：  是不是挺震撼的？如果人工来画这张图，半条命估计就下去了。 不过我们会发现，AI 有时候生成的图片元素会出现排版错乱、位置对不齐的情况。这时就需要人工进行调整了，有时要改的内容还挺多的，没点儿画图功底还真驾驭不了 AI。 所以虽然 AI + draw.io 这种画图方法看起来最强大，实际上还是建议大家根据作图的类型和复杂度，选择最合适的方法吧。 ### 五、Emoji 绘图 还有一些适合整活儿的创意画图方法，比如利用 Emoji 表情来绘制简单的图。 举个例子，使用下面这段提示词： ```csharp 利用 Emoji 帮我生成纯文本格式的流程图，要求生动有趣，尽可能多地将文本替换为 Emoji 表示。​提供的内容如下：开发 -> 测试 -> 部署 -> 监控，循环往复 ``` AI 会生成类似这样的效果： ```csharp 🔄 软件开发生命周期流程图 🔄​  👨•💻 开发阶段        ⬇️  🧪 测试阶段          ⬇️  🚀 部署阶段        ⬇️  📊 监控阶段        ⬇️        🔁  (循环往复) ``` 或者这样 👇，这是不是有点太抽象了？？？ ```csharp 🔄 DevOps 循环​👨•💻 ➡️ 🧪 ➡️ 🚀 ➡️ 📊⬆️                   ⬇️🔁 ⬅️ ⬅️ ⬅️ ⬅️ ⬅️ 🔁 ``` 还可以用 Emoji 画更复杂的图，比如微服务架构： ```csharp 利用 Emoji 帮我生成纯文本格式的微服务架构图，要求生动有趣，尽可能多地将文本替换为 Emoji 表示。 ``` AI 会生成这样的效果，抽象，太抽象了！ ```csharp 🌐 微服务架构全景图 🏗️​                  👥 用户                    ⬇️                🚪 API 网关 🛡️                    ⬇️      ┌─────────────┼─────────────┐      ⬇️           ⬇️           ⬇️  🛒 订单服务   👤 用户服务   💰 支付服务      ⬇️           ⬇️           ⬇️  🗄️ 订单DB     🗄️ 用户DB     🗄️ 支付DB ``` 同理，大家还可以尝试下字符画绘图，大胆发挥创意尽情探索、尽情压榨 AI 吧~ ## AI 绘图技巧 掌握了基本的绘图方法后，鱼皮再给大家开个小灶，分享一些高级技巧，帮你更快地画出更好的图。 ### 技巧 1、提供示例图让 AI 模仿 当你看到一个很棒的图，想要绘制同款时，可以直接截图给 AI，让它帮你生成类似的图。 举个例子，仿照我提供的系统架构图进行生成，这种场景适合使用 draw.io 工具。示例 Prompt 如下： ```csharp 请根据我提供的系统架构图，用 draw.io 格式生成类似风格和结构的图，但内容改为：- 一个在线教育平台的架构- 保持原图的配色方案和布局风格- 包含用户端、管理端、API 网关、核心服务、数据存储等模块 ``` 在 Cursor 中执行：  生成结果如图，是不是很像？  ### 技巧 2、截图标注，精准修改 如果你对 AI 生成的图的有些地方不满意，你可以截图并在需要修改的地方画红圈标注，然后告诉 AI 如何修改，从而实现精准修改。 举个例子，先对生成的架构图进行标注，利用截图工具就可以完成了：  然后将标注过的图片和下列 Prompt 一起发送给 AI： ```csharp 我在图片上用红圈标注了几个地方，请帮我进行修改。其他部分保持不变，并输出新的 draw.io 格式的图片：1. 第一个红圈：字体换行了，导致内容显示不全2. 第二个红圈：2 个斜箭头不是特别好看3. 第三个红圈：字体换行了，应该在同一行显示 ``` 生成结果如图：  可以发现大多数问题都已经修复了，但缺点是 AI 会重新生成一遍图片，每次都要等一段时间。运气不好的话要浪费好多时间在和 AI 斗智斗勇上。。。 ### 技巧 3：配置专业的系统预设 AI 生成的效果很大程度上取决于输入的提示词，所以要让 AI 画出更专业的图，配置一个好的系统提示词至关重要。在 Cursor 中，我们可以设置项目级别的 Rules 规则，让 AI 始终遵循你的绘图规范。 给大家一个专业的架构图绘制预设，仅供参考： ```csharp # 技术架构图绘制专家​你是一名资深的系统架构师和技术图表设计专家，精通各种技术栈和绘图工具。​## 绘图原则1. 所有文字必须使用简体中文2. 保持图表简洁清晰，避免过度复杂3. 使用标准的技术图标和符号4. 配色专业，一般使用蓝、绿、橙等技术感色彩5. 层次分明，主次关系清晰​## 技术规范1. 架构图分层清晰：展示层、网关层、服务层、数据层2. 使用虚线表示异步调用，实线表示同步调用3. 标注关键技术栈和中间件4. 添加必要的文字说明，但不要过多5. 考虑高可用、负载均衡等架构要素​## 输出要求1. 根据图表类型和复杂度选择 Mermaid、PlantUML 或 draw.io 语法2. 如果是复杂架构，分模块逐步展示​## 配色方案- 展示层：蓝色系 (#3498db)- 业务层：绿色系 (#2ecc71)- 数据层：橙色系 (#e67e22)- 中间件：紫色系 (#9b59b6)- 错误/警告：红色系 (#e74c3c) ``` 进入 Cursor 的 Rules 设置界面，添加一个规则：  将这个预设配置到规则中，可以设置为每次对话都生效，也可以人工按需使用，我这里设置为人工按需使用：  在 AI 对话时指定 Cursor Rules，AI 就会按照规则来生成图片，确保输出的一致性和专业性：  生成效果如图，是不是有内味儿了~  ### 技巧 4、组合生成 有时你也不知道哪种方法作图效果最好，干脆就同时生成多种不同的绘图代码，再从中挑选。 示例提示词如下： ```csharp 请帮我绘制一个用户登录流程图，要求同时生成下列格式的代码：1. Mermaid2. PlantUML3. draw.io ``` 但是这个技巧大家了解一下就好了，实际使用时生成速度会慢很多，成本会比较大。 ## 结尾 看到这里，相信你已经掌握了 AI 画图的各种姿势了！从简单的文本绘图到复杂的动态图表，AI 都能轻松搞定。不仅能帮我们节省大量时间，而且妈妈再也不用担心我的图画得丑了！
